В эпоху гибридного облака предприятиям требуются периферийные устройства, сочетающие высокую пропускную способность, богатый функционал и простоту управления. Маршрутизаторы Huawei AR6140, входящие в семейство маршрутизаторов Huawei NetEngine, разработаны как интегрированные маршрутизаторы для решения этих задач.
Серия AR6140 объединяет возможности маршрутизации, коммутации, безопасности, VPN и даже голосовой связи в компактном корпусе высотой 1U. В этой статье мы рассмотрим флагманскую модель AR6140-9G-2AC, её архитектуру, производительность, варианты использования при развертывании, передовые методы управления и сравнение с конкурентами, органично сочетая такие ключевые слова, как «маршрутизатор корпоративного уровня» и «проводной маршрутизатор».
Обзор продукта

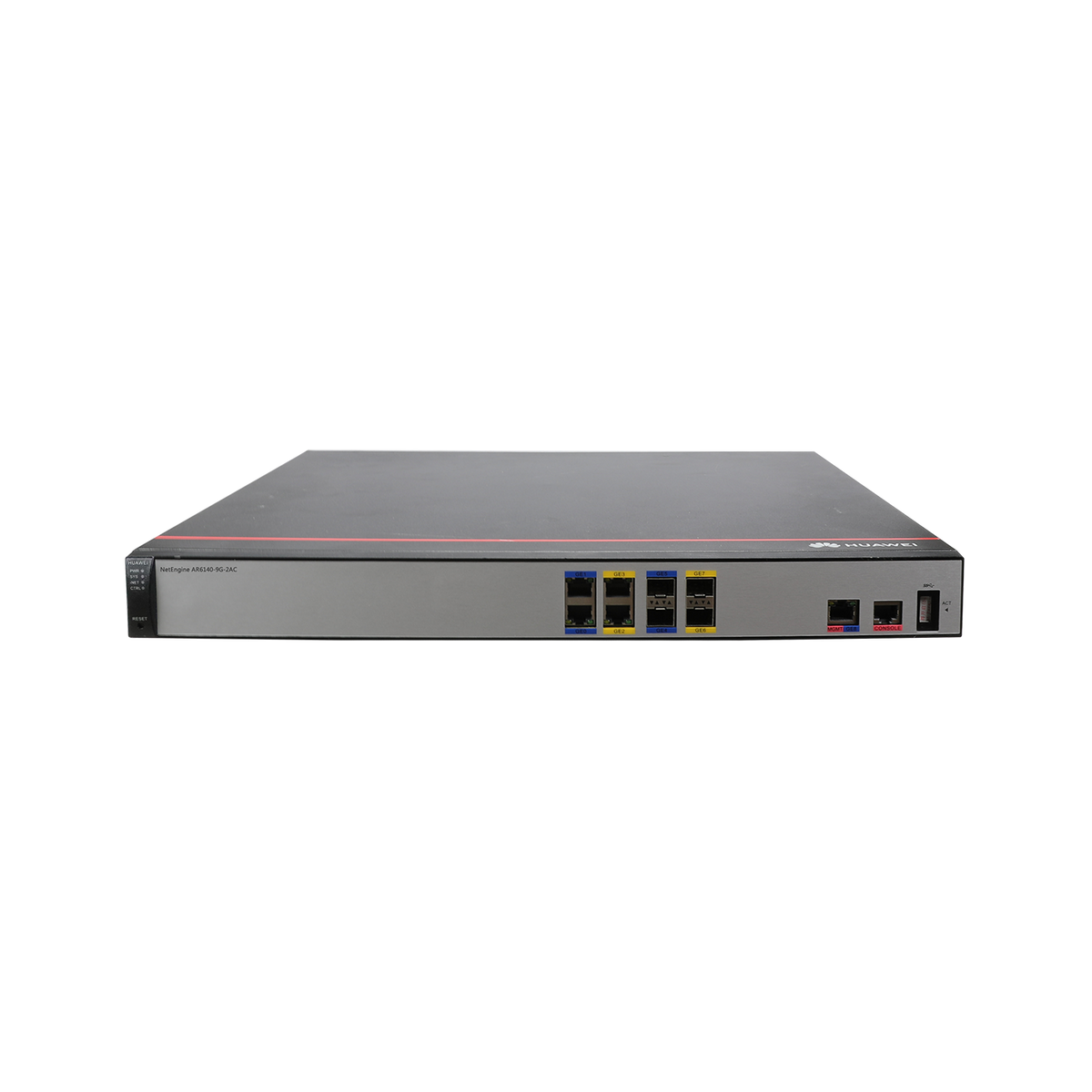

Huawei NetEngine AR6140-9G-2AC обеспечивает пропускную способность WAN-сети до 6 Гбит/с для сервисов благодаря неблокируемой коммутационной матрице и многоядерному процессору. Модульная конструкция обеспечивает:
- Фиксированные интерфейсы: 5×GE RJ45 + 4×GE SFP
- Расширение: 4 слота SIC (для дополнительных GE, SFP или специализированных модулей)
- Управление: консоль USB 3.0, веб-интерфейс, CLI, SNMP
Благодаря интеграции SD-WAN, MPLS, VPN, межсетевого экрана и QoS в одном устройстве, AR6140-9G-2AC служит примером перехода класса проводных маршрутизаторов к настоящей конвергенции услуг.
Архитектура и производительность оборудования
В основе AR6140-9G-2AC лежит сервисный маршрутизатор SRU-400H, разработанный для поддержки многогигабитной пересылки:
- Пропускная способность: 6 Гбит/с (услуги включены)
- Коммутационная способность: неблокируемая объединительная плата 160 Гбит/с
- Слоты: 4×SIC (2 Гбит/с каждый), ноль WSIC/XSIC по умолчанию (с возможностью расширения)
- Память: 2 ГБ DRAM, 1 ГБ Flash
- Власть: Один вход переменного тока 100–240 В, максимальная потребляемая мощность 32 Вт
- Размеры: 44,5×442×420 мм; вес ~5,05 кг
Такое сочетание высокой пропускной способности и модульной архитектуры слотов позволяет сетевым командам масштабировать плотность портов или добавлять специализированные модули — голосовой DSP, LTE, дополнительный SFP+ — по мере изменения требований.
Спецификации с первого взгляда
| Категория | Технические характеристики |
| Модель | AR6140-9G-2AC |
| Фиксированные интерфейсы | 5×GE RJ45; 4×GE SFP |
| Слоты SIC | |
| Слоты WSIC/XSIC | 0 (до 2 WSIC, 1 XSIC опционально) |
| Пропускная способность WAN | До 6 Гбит/с (услуги включены) |
| Коммутационная способность | 160 Гбит/с |
| Память/Флэш | 2 ГБ DRAM; 1 ГБ флэш-памяти |
| Потребляемая мощность | ≤ 32 Вт |
| Управление | CLI, веб-интерфейс, SNMP, USB 3.0 |
| Форм-фактор | 1U для монтажа в стойку |
| Рабочая температура. | 0 °C–45 °C; относительная влажность 5–95 % без конденсации |
Функции программного обеспечения и безопасность
Маршрутизатор AR6140-9G-2AC, созданный на базе универсальной платформы маршрутизации (VRP) компании Huawei, обладает набором функций операторского уровня:
- Маршрутизация: IPv4/IPv6, BGP4+, OSPF, IS-IS, статический, на основе политик
- VPN и безопасность: IPSec, SSL VPN, GRE, межсетевой экран, списки контроля доступа, защита от DoS-атак, DHCP-отслеживание
- SD-WAN: Выбор пути с учетом особенностей приложения, ускорение FPI, развертывание без участия пользователя
- MPLS: L3VPN, LDP, FRR
- Качество обслуживания: Иерархическое качество обслуживания с CAR, формированием, контролем, SP/WRR, PQ
- Голос: DSP-модули для шлюзов SIP, VoIP
- Управление: интеграция RESTCONF/NetConf, SNMPv3, eSight/iMaster NCE
Сценарии развертывания и варианты использования
- Шлюз филиалаДвойные интернет-соединения с активным/резервным VRRP. Аппаратно-ускоренный IPSec для защиты 50–200 пользователей. Автоматическая настройка (USB или DHCP Option 66/67) для быстрого развертывания.
- Двойные интернет-соединения с активным/резервным VRRP
- Аппаратно-ускоренный IPSec для защиты 50–200 пользователей
- Zero-Touch Provisioning (USB или DHCP Option 66/67) для быстрого развертывания
- Агрегация на границе кампусаАгрегируйте коммутаторы PoE и точки доступа Wi-Fi через высокоплотные модули SIC. Используйте MPLS. L3VPN для безопасных соединений между зданиями
- Агрегируйте коммутаторы PoE и точки доступа Wi-Fi через высокоплотные модули SIC
- Используйте MPLS L3VPN для безопасных соединений между зданиями
- SD-WAN-концентраторЦентрализованный выбор пути для SaaS- и облачных приложений. Динамическое управление трафиком по гибридным каналам MPLS/интернет.
- Централизованный выбор пути для SaaS- и облачных приложений
- Динамическое управление трафиком по гибридным каналам MPLS/интернет
- Компактный периферийный центр обработки данныхТерминал межсетевого экрана/VPN с пропускной способностью 6 Гбит/с. Объединенные службы передачи данных, безопасности и голоса в шасси 1U.
- Терминация брандмауэра/VPN с пропускной способностью 6 Гбит/с
- Объединенные сервисы передачи данных, безопасности и голоса в шасси 1U
AR6140-9G-2AC против Cisco ISR4451-X против Juniper SRX345
| Характерная черта | Huawei AR6140-9G-2AC | Cisco ISR4451-X/K9 | Можжевельник SRX345 |
| Пропускная способность | 6 Гбит/с (услуги включены) | 1–2 Гбит/с в совокупности | Межсетевой экран 5 Гбит/с, VPN 800 Мбит/с |
| Порты | 5×GE RJ45, 4×GE SFP | 4×1 GbE RJ45, 4×1 GbE SFP | 8×1 GbE RJ45, 8×1 GbE SFP |
| Модульность | 4 слота SIC | 2×SM-X + 3×NIM + 1×ISC | 4 слота MPIM |
| Безопасность и VPN | IPSec, SSL VPN, GRE | IPSec, SSL VPN | IPSec (800 Мбит/с), NGFW |
| Интегрированные услуги | Маршрутизация, коммутация, SD-WAN, голос | Маршрутизация, межсетевой экран, UC, SMP | Безопасность, маршрутизация, коммутация |
| Форм-фактор | 1U стойка | 2U стойка | 1U стойка |
Лучшие практики управления и эксплуатации
Унифицированный мониторинг и оркестровка
- Huawei iMaster NCE и eSight: Централизованные шаблоны для маршрутизации, VPN, QoS и политик безопасности. Панели мониторинга в реальном времени и корреляция оповещений оптимизируют эксплуатацию иM.
- RESTful и телеметрия: Используйте RESTCONF/NetConf или SNMPv3 для опроса; потоковая передача телеметрических данных на аналитические платформы для упреждающего планирования мощностей.
Zero-Touch Provisioning (ZTP)
- Автонастройка USB: Скопируйте startup.cfg на USB-накопитель FAT32, вставьте в устройство, перезагрузите его — конфигурация применяется автоматически.
- Параметры DHCP: DHCP Option 66/67 направляет новые устройства на сервер начальной загрузки TFTP/HTTP.
Фрагменты конфигурации CLI
| Задача | Фрагмент CLI |
| Настройка интерфейса | системный вид интерфейс GigabitEthernet0/0/0 IP-адрес 192.168.1.1 255.255.255.0 покидать |
| Зона OSPF | системный вид оспф 1 область 0.0.0.0 сеть 192.168.1.0 0.0.0.255 покидать |
| IPSec VPN | системный вид предложение ike ike1 алгоритм шифрования aes-cbc-256 покидать предложение ipsec ipsec1 преобразование esp-aes-256 esp-sha256 покидать |
| Политика QoS | системный вид класс поведения дорожного движения1 cir 2000000 cbs 8000 покидать интерфейс GigabitEthernet0/0/0 класс политики трафика 1 входящий |
| Настройка SNMPv3 | системный вид snmp-agent sys-info версия v3 группа snmp-agent g1 конфиденциальность покидать |
Техническая поддержка и послепродажное обслуживание
| Тип поддержки | Network-Switch.com | Официальный представитель Huawei | Другие сторонние реселлеры |
| Гарантия на продукт | 3 года | 3 года | Варьируется |
| Техническая поддержка | Круглосуточный телефон, электронная почта, чат | Часы работы | Ограниченный |
| Обновления прошивки | Обычный | Обычный | Нерегулярный |
| Поддержка на месте | По запросу | По запросу | Нет в наличии |
| Помощь в настройке | Бесплатно | Бесплатно | Не предоставлено |
| Удаленное устранение неполадок | 24/7 | Часы работы | Ограниченный |
| Время отклика | Мгновенное для критического | Стандарт | Отложенный |
Вопросы-Ответы
-
Какую максимальную пропускную способность обеспечивает AR6140-9G-2AC?
Пересылка с поддержкой услуг со скоростью до 6 Гбит/с. -
Могу ли я добавить интерфейсы 10 GbE?
Да — установите модули XSIC/EXSIC в доступные слоты. -
Как настраивается SD-WAN?
С помощью встроенного приложения SD-WAN VRP и шаблонов iMaster NCE для политик пути. -
Поддерживает ли он голосовую интеграцию?
Да — модульное шасси поддерживает карты DSP для шлюзов SIP/PBX. -
Как обновить прошивку?
Используйте iMaster/eSight для централизованного управления или команду обновления CLI через USB/TFTP. -
Поддерживается ли высокая доступность?
VRRP, ISSU и модули питания с возможностью горячей замены обеспечивают время безотказной работы «пять девяток».
Вывод
Huawei AR6140-9G-2AC задаёт новый стандарт маршрутизатора корпоративного уровня, сочетая в себе многогигабитную пересылку, модульное расширение, интегрированную безопасность и конвергентные сервисы в элегантном форм-факторе 1U. Независимо от того, используется ли он в качестве шлюза филиала, периферийного устройства кампуса или концентратора SD-WAN, он обеспечивает производительность и гибкость, соответствующие требованиям завтрашнего дня.
