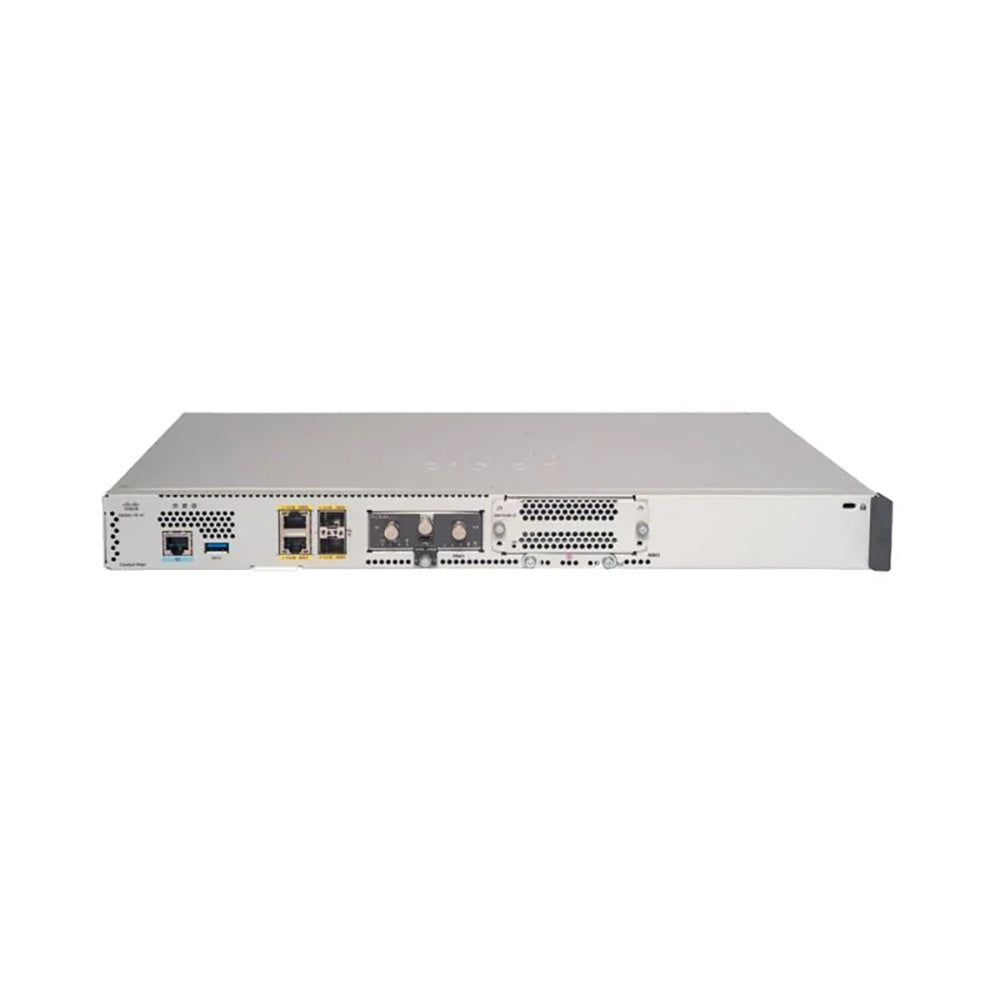

Маршрутизаторы Cisco Catalyst серии 8200 представляют собой мощное интегрированное решение для периферийных сетей для филиалов малых и средних предприятий.
Эти интегрированные маршрутизаторы Cisco, созданные на базе программного обеспечения Cisco IOS XE SD-WAN и работающие на высокопроизводительных многоядерных процессорах, сочетают в себе безопасную SD-WAN, расширенную маршрутизацию и встроенные сервисы безопасности в компактном форм-факторе 1 RU.
Благодаря поддержке SASE-совместимых облачных решений, контейнерного межсетевого экранооборота и гибкого интерфейса, коммутаторы серии Catalyst 8200 отвечают требованиям современных проводных маршрутизаторов корпоративного уровня, обеспечивая автоматическое выделение ресурсов, динамическое выделение ядер и масштабируемую производительность до 1 Гбит/с IPsec.
Обзор моделей
Спецификации
| Особенность | С8200-1Н-4Т | C8200L-1N-4T |
| Процессор и DRAM | 8-ядерный процессор Intel x86, 8 ГБ DRAM (с возможностью расширения до 32 ГБ) | 4-ядерный Intel x86, 4 ГБ DRAM (с возможностью расширения до 32 ГБ) |
| Ускорение IPsec VPN | До 1 Гбит/с | До 500 Мбит/с |
| Туннели наложения SD-WAN | Масштабирование до 2 500 тоннелей | Масштабируется до 1 500 туннелей |
| Встроенные порты WAN | 4× 1 GbE WAN (2 SFP + 2 RJ-45) | 4× 1 GbE WAN (2 SFP + 2 RJ-45) |
| Встроенная флэш-память и M.2 хранилище | 8 ГБ флэш-памяти + 16 ГБ M.2 (с возможностью расширения до 600 ГБ NVMe) | 8 ГБ флэш-памяти; M.2 опционально (до 600 ГБ NVMe) |
| Форм-фактор и слоты | 1 РУБ; 1 NIM + 1 PIM | 1 РУБ; 1 NIM + 1 PIM |
| Комплексные услуги безопасности | NGFW, IPS/IDS, AMP, URLF, SIG (опционально на основе контейнера) | Только облачная безопасность, совместимая с SASE |
| Электропитание | стационарный переменный ток; опционально PoE через NIM | стационарный переменный ток; нет опции PoE |
| Программное обеспечение | Cisco IOS XE 17.4.1 (мин) | Cisco IOS XE 17.5.1 (мин) |
Основные характеристики
- Высокопроизводительные многоядерные процессорыC8200-1N-4T: 8-ядерный процессор с 8 ГБ DRAM; C8200L-1N-4T: 4-ядерный процессор с 4 ГБ памяти DRAM Динамическое выделение ядер перепрофилирует неиспользуемые ядра для пересылки или контейнерных служб
- C8200-1N-4T: 8-ядерный процессор с 8 ГБ DRAM; C8200L-1N-4T: 4-ядерный процессор с 4 ГБ памяти DRAM
- Динамическое выделение ядер перепрофилирует неиспользуемые ядра для пересылки или контейнерных служб
- Встроенное ускорение IPsec VPNаппаратная криптография обеспечивают скорость передачи данных IPsec до 1 Гбит/с на C8200-1N-4T, 500 Мбит/с на C8200L-1N-4T Поддерживает ускорение SSL для безопасного удаленного доступа
- Аппаратная криптография обеспечивает скорость IPsec до 1 Гбит/с на C8200-1N-4T, 500 Мбит/с на C8200L-1N-4T
- Поддерживает ускорение SSL для безопасного удаленного доступа
- Интегрированные сервисы SD-WAN и SD-RoutingCisco Catalyst SD-WAN с оверлейными туннелями на основе политик Масштабирование до 2 500 тоннелей для C8200-1N-4T, 1 500 для C8200L-1N-4T
- Сервисы Cisco Catalyst SD-WAN с наложенными туннелями на основе политик
- Масштабирование до 2 500 тоннелей для C8200-1N-4T, 1 500 для C8200L-1N-4T
- Встроенная система безопасности и соответствие требованиям SASENGFW, IPS/IDS, Advanced Malware Protection, URL-фильтрация и Cisco Umbrella SIG Приложения безопасности на основе контейнеров на C8200-1N-4T; облачная только на C8200L-1N-4T
- NGFW, IPS/IDS, Advanced Malware Protection, URL-фильтрация и Cisco Umbrella SIG
- Приложения безопасности на основе контейнеров на C8200-1N-4T; облачная только на C8200L-1N-4T
- Гибкие интерфейсычетыре встроенных порта 1 GbE WAN (2 SFP, 2 RJ-45) плюс слоты NIM/PIM для расширения Варианты хранения данных USB и M.2 для ведения журналов, контейнеров и образов ОС
- Четыре встроенных порта WAN 1 GbE (2 SFP, 2 RJ-45) плюс слоты NIM/PIM для расширения
- Варианты хранения данных USB и M.2 для ведения журналов, контейнеров и образов ОС
- Надежные решения 2.0безопасной загрузкой, безопасной уникальной идентификацией устройств (SUDI), аппаратным корнем доверия Обеспечивает целостность платформы от завода до среды выполнения
- Безопасная загрузка, безопасная уникальная идентификация устройства (SUDI), аппаратный корень доверия
- Обеспечивает целостность платформы от завода до среды выполнения
- Автоматическое выделение ресурсов и автоматизацияна базе программируемой архитектуры API Cisco IOS XE для крупномасштабной автоматизации Интеграция с Cisco DNA Center и Catalyst SD-WAN Manager
- На базе программируемой архитектуры API Cisco IOS XE для крупномасштабной автоматизации
- Интеграция с Cisco DNA Center и Catalyst SD-WAN Manager
Сравнение конкурентов
| Особенность | Коммутатор Cisco Catalyst 8200-1N-4T | Fortinet FortiGate 60F | Можжевельник SRX300 |
| Процессор и DRAM | 8-ядерный x86, 8 ГБ (до 32 ГБ) | SoC4 + SPU, 1 ГБ DRAM | 1× RISC процессор, 4 ГБ DRAM |
| Пропускная способность IPsec VPN | До 1 Гбит/с | До 6,5 Гбит/с | До 336 Мбит/с |
| Возможности SD-WAN | Наложение, основанное на политике, 2 500 тоннелей | Безопасная SD-WAN через FortiOS | Интегрированная SD-WAN на основе искусственного интеллекта |
| Интегрированная безопасность | NGFW, IPS/IDS, AMP, URLF, SIG | NGFW, IPS, управление приложениями | NGFW, IPS, политики безопасности на основе пользовательского интерфейса |
| Коэффициент формы | 1 RU для монтажа в стойку | Настольный, безвентиляторный | Настольный |
| Расширение интерфейса | Слоты NIM и PIM | USB, Wi-Fi (вариант FortiWiFi) | Нет модульных слотов |
| Платформа управления | Cisco DNA Center, менеджер SD-WAN | FortiManager, FortiCloud | Можжевеловый туман, Junos Space |
Технические руководства
-
Обследование и размещение площадки
Выполнение оценки радиочастот и сети для определения оптимальных мест для монтажа в стойку, бюджетов каналов связи и требований к модулям. - Core Allocation ModesService-Plane Heavy: сбалансированное распределение ресурсов ЦП для контейнерных служб (по умолчанию для C8200-1N-4T). Data-Plane Heavy: Максимизирует производительность пересылки за счет выделения ядер для плоскости данных. Коммутатор с помощью аппаратной команды многоядерной плоскости данных платформы.
- Service-Plane Heavy: сбалансированное распределение ресурсов ЦП для контейнерных служб (по умолчанию для C8200-1N-4T).
- Data-Plane Heavy: Максимизирует производительность пересылки за счет выделения ядер для плоскости данных. Коммутатор с помощью аппаратной команды многоядерной плоскости данных платформы.
-
Конфигурация безопасности
безопасность ngfw Глобальная политика профиля безопасности Включение фильтрации URL Включение защиты от вредоносных программ выход - Настройка SD-WAN
- Сдван Имя оверлея branch-overlay интерфейс GigabitEthernet0/0/0 цветной бизнес-интернет Идентификатор VPN 1 выход
- Модернизация памяти и хранилищаDRAM: добавление модулей MEM-C8200-16 ГБ или MEM-C8200-32 ГБ Хранилище: увеличьте M.2 USB SSD до 32 ГБ или M.2 NVMe SED до 600 ГБ
- DRAM: добавьте модули MEM-C8200-16GB или MEM-C8200-32GB
- Хранилище: увеличьте Mтвердотельный накопитель .2 USB до 32 ГБ или M.2 NVMe SED до 600 ГБ
-
Обслуживание микропрограммного обеспечения
Используйте Cisco DNA Center или запросите установку пакета программного обеспечения платформы для последовательных обновлений IOS XE 17.x, которые не влияют.
Конфигурация интерфейса командной строки
Включение функции SD-WAN
Настроить терминал
Сдван
Создание наложения SD-WAN
Настроить терминал
Сдван
Имя оверлея branch-overlay
Идентификатор VPN 1
Настройка интерфейсов глобальной сети для маршрутизации на основе цветов
Настроить терминал
интерфейс GigabitEthernet0/0/0
описание Internet-Link
Транспортный интерфейс SDWAN Color Biz-Internet
Без отключения
выход
интерфейс GigabitEthernet0/0/1
описание MPLS-Link
Транспортный интерфейс SDWAN Color biz-MPLS
Без отключения
Настройка профиля IPsec VPN
Настроить терминал
Предложение Crypto IKEV2 IPSEC-Prop
Шифрование AES-GCM
Целостность SHA256
Группа 14
выход
Профиль Crypto IPSEC SDWAN-IPSEC
Комплект IKEV2 IPSec-PROP
выход
Применение профиля IPsec к Tunnel
Настроить терминал
интерфейс Tunnel0
IP-адрес 10.1.1.1 255.255.255.252
туннельный источник GigabitEthernet0/0/0
Назначение тоннеля 203.0.113.2
Туннельный режим IPSEC IPv4
Защита туннелей IPSEC Profile SDWAN-IPSEC
Включение NGFW и политик безопасности
Настроить терминал
Безопасность ngfw
выход
Настроить терминал
тип policy-map inspect SASE-POLICY
тип класса inspect HTTP
Исключение подписи по умолчанию
Реальные кейсы и сценарии
-
Розничный филиал развертывает
Национальный ритейлер развернул маршрутизаторы 150× C8200L-1N-4T в 100 магазинах малого формата. Автоматическое выделение ресурсов сокращает время развертывания на 60%, в то время как SD-WAN обеспечивает переключение между MPLS и широкополосными каналами менее чем за 50 мс. -
Сеть медицинских клиник
Многопрофильная клиника использовала контейнерный межсетевой экран C8200-1N-4T для запуска Cisco Umbrella SIG и Cisco Secure Malware Analytics на месте. Они достигли пропускной способности IPsec 1 Гбит/с для услуг телемедицины, обеспечив безопасность данных в соответствии с HIPAA. -
Модернизация WAN производственного предприятия
Поставщик автомобильных запчастей интегрировал маршрутизаторы C8200-1N-4T с Cisco Catalyst SD-WAN Manager, объединив 200 удаленных объектов. Динамическое выделение ядер сократило загрузку ЦП на 30 % при простое служб контейнеров, что позволило максимально увеличить пропускную способность во время пиковых объемов данных производственной линии.
Часто задаваемые вопросы (FAQ)
-
В чем разница между моделями C8200 и C8200L ?
C8200-1N-4T оснащен 8-ядерным процессором с безопасностью на основе контейнера и ускорением IPsec 1 Гбит/с; В C8200L-1N-4T используется 4-ядерный процессор, только облачная защита SASE, скорость IPsec 500 Мбит/с. -
Сколько туннелей наложения SD-WAN можно настроить?
До 2 500 туннелей на C8200-1N-4T и 1 500 на C8200L-1N-4T для безопасного наложения на основе политик. -
Какая версия IOS XE требуется?
Минимальные версии: 17.4.1 для C8200-1N-4T и 17.5.1 для C8200L-1N-4T. -
Можно ли модернизировать DRAM и флэш-память?
Да, память DRAM может быть расширена до 32 ГБ; Твердотельный накопитель M.2 USB SSD можно модернизировать до 600 ГБ NVMe для ведения журналов и контейнеров приложений. -
Какие варианты питания поддерживаются?
Обе модели оснащены стационарным источником питания переменного тока. PoE является дополнительным для C8200-1N-4T через модуль PoE NIM. -
Как обеспечить автоматическую очистку?
Интеграция с Cisco DNA Center или Catalyst SD-WAN Manager; Включите PnP-образ для конкретного сайта и самостоятельную инициализацию устройств при подключении к сети. -
Какие услуги безопасности на коробке доступны?
контейнерные NGFW, IPS/IDS, AMP, URL-фильтрация и Cisco Umbrella SIG на C8200-1N-4T; cloud-SASE только на C8200L-1N-4T.
Заключение
Маршрутизаторы Cisco Catalyst серии 8200 представляют собой комплексное решение для проводных маршрутизаторов для развертывания в филиалах и на периферии, объединяющее SD-WAN, расширенную маршрутизацию IOS XE и интегрированную систему безопасности в компактной платформе корпоративного класса.
Благодаря динамическому распределению ядер, NGFW на основе контейнеров и опциям, совместимым с SASE, эти маршрутизаторы позволяют ИТ-специалистам обеспечивать безопасное и высокопроизводительное подключение, упрощая управление и сокращая время обслуживания.
Будь то модернизация существующей инфраструктуры или развертывание новых филиалов, серия Catalyst 8200 обеспечивает непревзойденную гибкость, масштабируемость и безопасность для современных корпоративных сетей.
