Кабели для оконечной разводки MPO 12F - 2xMPO 4F APC, 8 волокон, одномодовые (OS2, G.657.A1), OFNR, низкие потери, полярность типа B
Safe, Fast, 100% Genuine. Your Reliable IT Partner.
Best Price Assurance, Bulk Savings, Trusted Worldwide.
Proven Expertise, Trusted Solutions
- 8 Years, 100+ Countries
- 10000+ Customers/Projects
- CCIE, HCIE, H3CIE, RCNP, CISSP, JNCIE, NSE 7 AWS, Google Cloud Experts
Join Partner Network
- Exclusive Discounts/Service
- Credit Terms/Priority Supply In Hongkong
Solutions
Features
Superior Workmanship Guarantees Stable Transmission
Bend insensitive fibre paired with high-performance MPO connectors delivers reliable connectivity for dense data centre and carrier-grade applications.
Обзор

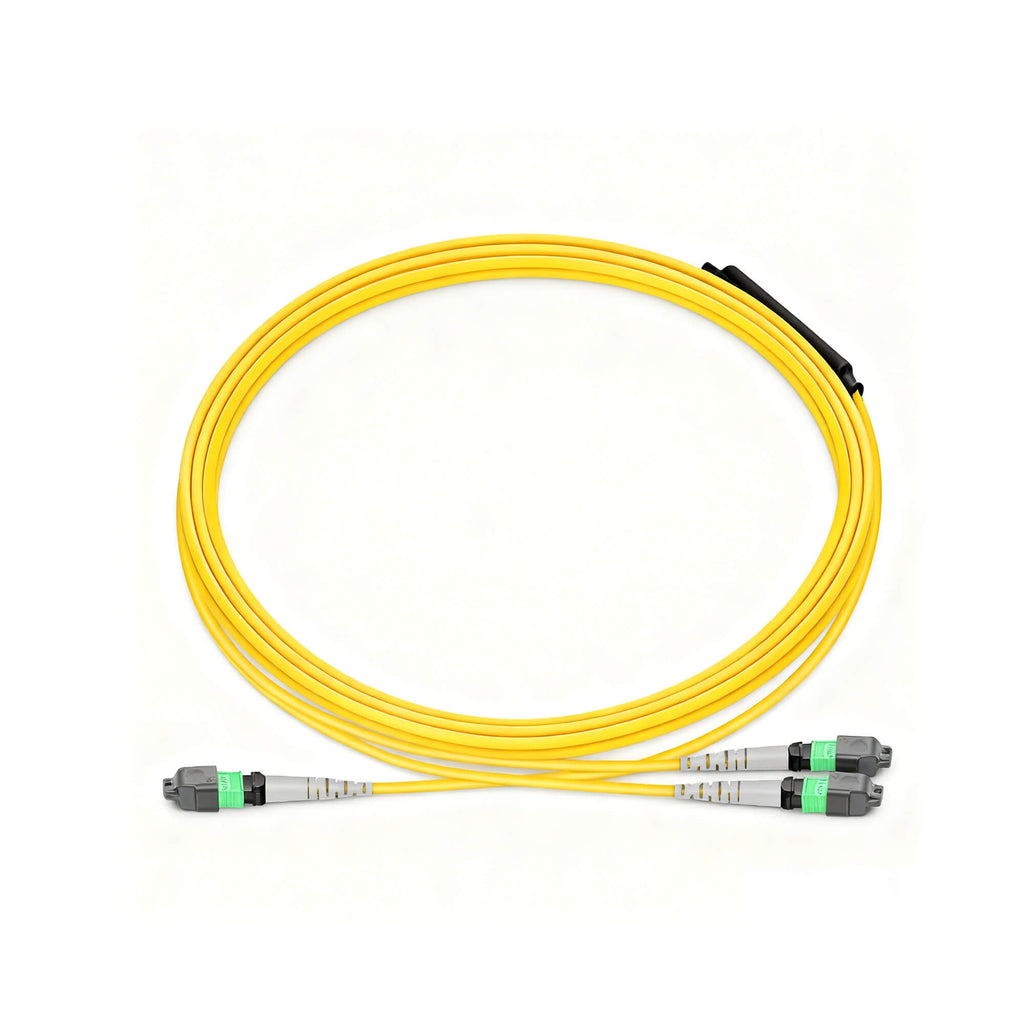

Кабель для оконечной разводки NS MPO 12F – 2xMPO 4F APC с малыми потерями – это решение для разветвления одномодового кабеля высокой плотности, разработанное для архитектур центров обработки данных нового поколения 400G/800G. Благодаря одному 12-волоконному магистральному кабелю MPO APC (гнездо) с разветвлением на два 4-волоконных ответвления MPO APC (гнездо), эта сборка представляет собой разветвитель типа «4 канала на два 2 канала», использующий 8 активных волокон для передачи и 4 неактивных волокна в качестве дополнительных силовых элементов. Торцы APC имеют 8-градусную полировку для отражения обратных отражений от чувствительных приёмников, что способствует сохранению качества сигнала в требовательных линиях OS2.
Этот кабель MPO, изготовленный из нечувствительного к изгибам стекла G.657.A1 и оболочки OFNR с улучшенными характеристиками, идеально подходит для разветвлений «коммутатор-коммутатор» и «коммутатор-сервер» в стойках высокой плотности. При использовании парами два кабеля MPO-12 - 2x MPO-4 APC позволяют соединить двухпортовый трансивер OSFP InfiniBand 800G с четырьмя трансиверами OSFP/QSFP112 400G, обеспечивая эффективное разветвление 1×800G на 4×400G в высокоскоростных параллельных одномодовых соединениях. При использовании с трансиверами 400G активируются только два канала на плечо, что позволяет эффективно создавать соединения 200G и представляет собой гибкую и экономичную альтернативу отдельным кассетам разводки с меньшими общими вносимыми потерями.
Нужна помощь в проверке полярности, сопоставления каналов или совместимости разъёмов с вашими приёмопередатчиками? Свяжитесь с нами сейчас, и наша команда поможет проверить вашу конструкцию перед внедрением.
Основные характеристики
| Спецификация | Подробности |
|---|---|
| Имя поставщика | Сетевой коммутатор (NS) |
| Тип продукта | Одномодовый кабель для оконечной разводки MPO 12F - 2xMPO 4F APC |
| Соединитель А | MPO-12 APC, гнездо (без штифта), низкие потери |
| Соединитель Б | 2 × MPO-4 APC Female (без штифтов), с низкими потерями |
| Польский тип | APC-APC, торцевые поверхности под углом 8° |
| Стекловолокно | G.657.A1 одномодовый, нечувствительный к изгибам |
| Режим оптоволокна | OS2 9/125 мкм |
| Длина волны | 1310 нм / 1550 нм |
| Количество волокон | 8 активных волокон (4 канала) + 4 неактивных волокна |
| Полярность | Тип Б |
| Внешний диаметр кабеля (OD) | 3,0 мм (ствол, типично) |
| Оболочка кабеля | Рейтинг по возрастанию, OFNR |
| Минимальный радиус изгиба | 10 мм |
| Длина ствола | 0,2 м (типичный ствол до прорыва) |
| Растягивающая нагрузка при установке | 66 с.ш. |
| Предел прочности | 80/240 N (долго/краткосрочно) |
| Вносимые потери | Низкие потери, ≤ 0,35 дБ макс. (тип. 0,15 дБ) |
| Возвратные потери | ≥ 60 дБ (APC) |
| Затухание при 1310 нм | ≤ 0,32 дБ/км |
| Затухание при 1550 нм | ≤ 0,18 дБ/км |
| Рабочая Температура | от -10 до 60 °C (от 14 до 140 °F) |
| Температура хранения | от -10 до 70 °C (от 14 до 158 °F) |
| Соответствие стандартам | Соответствие стандартам интерфейса MPO, OS2, RoHS |
| Приложения | Разветвитель 1×800G на 4×400G, переключение с 400G на 200G, высокоскоростной разъем SM в DC Leaf–Spine |
Почему стоит выбрать кабели для оконечной разводки NS MPO 12F - 2xMPO 4F APC с низкими потерями?
-
Специально разработанная архитектура прорыва – 12F магистраль к двум 4F плечам с 8 активными волокнами для 4-канальной параллельной SM передачи.
-
Оптимизировано для разветвления 800G/400G – Идеально подходит для подключения двухпортовых трансиверов OSFP 800G к нескольким оптическим модулям OSFP/QSFP112 400G в высокоскоростных фабриках.
-
Меньшие потери по сравнению с кассетными решениями – Конструкция с прямым подключением уменьшает количество точек соединения по сравнению с отдельными кассетами для подключения.
-
Низкоотражающие характеристики APC – Торцевые поверхности APC, расположенные под углом 8°, помогают минимизировать обратное отражение и поддерживать чистоту сигнала.
-
Нечувствительное к изгибам волокно OS2 G.657.A1 – Обеспечивает компактную прокладку и высокоплотную организацию кабелей в современных стойках.
-
Строительство OFNR с рейтингом стояка – Подходит для вертикальных стояков, прокладки кабелей внутри шкафов и структурированной кабельной разводки в крупных центрах обработки данных.
Варианты длины
Стандартные длины на складе:
Доступны стандартные длины разводки, предназначенные для разветвления от коммутатора к коммутатору и от коммутатора к серверу в стойках и рядах с высокой плотностью размещения.
Пользовательские длины:
По запросу возможна поставка кабелей индивидуальной длины, длины ножек, маркировки и конфигурации в соответствии с компоновкой панелей, маршрутизацией кабелей и расположением приемопередатчиков.
