Трафик от периферии к ядру стремительно растёт. Трафик Wi-Fi 6/6E, видео UHD, сегментация с нулевым доверием и телеметрия — всё это объединяется на уровне агрегации.
NS-SКоммутаторы 5760C от Network-Switch обеспечивают производительность премиальных коммутаторов уровня 3 с доступом 1G и восходящими каналами SFP+ 10G, поставляемые в комплекте с вашим продуктом. Логотип на лицевой панели, внешняя цветовая гамма, этикетки/упаковка и шаблоны программного обеспечения с нуля (план VLAN, QoS, AAA, Syslog/SNMP, восходящий канал LACP) — всё это можно настроить, чтобы каждый шкаф соответствовал вашему стандарту, без лишних догадок.
Линейка продуктов отражает широко распространённые кампусные коммутаторы ядра/агрегации с 24/48 портами GE и 4–8 портами 10G SFP+, блоками питания/вентиляторами с возможностью горячей замены, виртуализацией (VSU), кольцами ERPS и маршрутизацией с двойным стеком (OSPF/IS-IS/BGP). На официальных страницах продуктов указаны данные по портированию для каждой модели, коммутационной ёмкости и скорости пересылки, а также возможности расширения до QSFP28 для 40/100G с помощью дополнительного модуля.
Обзор продукта
Где НС-SПодходит 5760C. Это коммутаторы агрегации для средних и крупных кампусных сетей и компактные коммутаторы ядра для небольших площадок. Основные характеристики:
- Гибкое портирование: В зависимости от модели вы можете выбрать медный доступ (24/48 портов 10/100/1000 RJ45) или полностью оптоволоконный доступ (24/48 портов SFP) с 4 или 8 портами SFP+ 10G uplink. Вариант 24SFP/8GT8XS сочетает оптоволоконный доступ, 8 комбинированных портов медного кабеля и 8 портов SFP+ 10G uplink.
- Серьёзное выступление: заявленная коммутационная способность системы составляет до 826 Гбит/с со скоростью пересылки до 614 млн пакетов в секунду (в зависимости от модели).
- Устойчивость и масштабируемость: Блоки питания с возможностью горячей замены, модульные вентиляторы, виртуализация VSU и кольцевая защита ERPS (G.8032) для восстановления за миллисекунды в кольцевых топологиях.
- Глубокий L3 стопки: двойной стек IPv4/IPv6, статическая и динамическая маршрутизация (RIP/RIPng, OSPFv2/v3, IS-IS, BGP4/BGP4+) для запуска маршрутизированного доступа или компактных ядер без дополнительного оборудования.
- Оперативная полировка: CLI/SSH, Web, SNMP, Syslog/RMON, sFlow/телеметрия; защита CPU/NFPP; автоматическая настройка и быстрая замена.
Персонализация (ваша отличительная черта): Мы поставляем оборудование с вашим логотипом и цветовой гаммой, а также предварительно применяем ваши стандартные шаблоны (VLAN/QoS/AAA, LACP на SFP+, RSTP/MSTP/ERPS, целевые устройства SNMP/Syslog, роли портов). Это превращает день с нуля в «исправление, питание, готово».
Краткий обзор модельного ряда
Ниже для наглядности мы сопоставили модели одного класса с названиями NS. Характеристики и ёмкость взяты с официальных страниц серии.
| Модель (НС) | Порты доступа | Порты восходящей линии связи | Коммутационная способность/Скорость пересылки | Типичные роли | Примечания |
| НС-S5760C-24GT8XS-X | 24 × 1G RJ45 | 8 × SFP+ (1/10G) | 826 Гбит/с / 614 Мпакетов в секунду | Агрегация зданий; ядро малого объекта | Медный доступ + 8 восходящих каналов 10G для высокой степени интеграции. |
| НС-S5760C-48GT4XS-X | 48 × 1G RJ45 | 4 × SFP+ (1/10G) | 787 Гбит/с / 586 Мпакетов в секунду | Агрегация этажей высокой плотности | 2 блока питания с возможностью горячей замены; встроенные вентиляторы. |
| НС-S5760C-24SFP/8GT8XS-X | 24 × 1G SFP (8 комбинированных портов RJ45) | 8 × SFP+ (1/10G) | 826 Гбит/с / 614 Мпакетов в секунду | Полы из волокнистого материала; смешанная техника | Объединяет оптоволоконный доступ + 8 медных комбо + 8 восходящих каналов 10G. |
| НС-S5760C-48SFP4XS-X | 48 × 1G SFP | 4 × SFP+ (1/10G) | 787 Гбит/с / 586 Мпакетов в секунду | Полностью оптические крылья; лаборатории | Три модульных вентилятора; два блока питания. |
| НС-S5760C-48GT4XS-HP-X | 48 × 1G RJ45 | 4 × SFP+ (1/10G) | 787 Гбит/с / 586 Мпакетов в секунду | Коммутатор агрегации PoE для этажей с плотным размещением точек доступа и камер | Использует блоки питания мощностью 600/1000 Вт; корпоративный класс L3. |
Позже понадобится 40/100G в северном направлении? Платформа поддерживает модуль расширения (M5000X-4XS2CQ) с 4 портами SFP+ и 2 портами QSFP28 (40/100G) для перспективных восходящих соединений.
Что можно настроить (аппаратное обеспечение + программное обеспечение)
- Внешний вид и брендинг: цвет передней панели, шелкография логотипа, этикетки/упаковка, инвентарные бирки.
- Презентация порта: условные обозначения на лицевой панели, группировка восходящих каналов, задние этикетки.
- Конфигурация по умолчанию: План VLAN (например, 10 пользователей / 20 голосовых / 30 видео), LACP на SFP+, RSTP/MSTP/ERPS, профили IGMP, порядок AAA, цели SNMP/Syslog, базовые показатели политики доступа.
- Наборы опций: служебные баннеры, запросы CLI, NTP, профили выборки sFlow, политики защиты ЦП.
Возможности программного обеспечения и маршрутизации
Плоскость управления этого класса создана для современных кампусных коммутаторов и компактных ядер:
- Двойной стек L3: IPv4/IPv6 со скоростью линии связи и статической и динамической маршрутизацией (RIP/RIPng, OSPFv2/v3, IS-IS, BGP4/BGP4+), что позволяет запускать маршрутизируемый доступ, свернутое ядро или базовые слои с поддержкой EVPN.
- Устойчивость: ВГУ виртуализация (управление с одной панели, отказоустойчивость за миллисекунды), кольца ERPS для защиты менее чем за 50 мс, BFD для быстрой конвергенции на маршрутизируемых смежностях.
- Сегментация и QoS: 4K VLAN, QinQ, классификация 802.1p/DSCP, восемь выходных очередей, планирование SP/WRR/WFQ, контроль/формирование — сохраняйте четкость голоса и видео, контролируя объемные потоки.
- Безопасность (граница и плоскость управления): DHCP Snooping, IP Source Guard, Dynamic ARP Inspection, гранулярные списки контроля доступа, BPDU Guard/Loop Guard, CPP/NFPP для защиты ЦП.
- Операции: Веб, CLI/SSH, SNMPv1/v2c/v3, Syslog/RMON, sFlow/телеметрия; горячее подключение оптических устройств с считыванием показаний оптической мощности в реальном времени; автоматическое подключение и замена.
Сценарии развертывания
Агрегация с запасом по мощности (NS-S5760C-24GT8XS-X / 24SFP/8GT8XS-X)
Восемь 10-гигабитных восходящих каналов позволяют использовать LACP в 2–4 пучках в направлении распределительной сети/ядра для обеспечения пропускной способности в режиме «активный-активный» и быстрого переключения на резерв. Используйте медный или оптоволоконный доступ в зависимости от этажа; любой из вариантов предлагает системные показатели 826 Гбит/с / 614 млн пакетов в секунду, что позволяет поддерживать разумный уровень переподписки в условиях высокой нагрузки (лаборатории, медиа, Wi-Fi 6/6E).
Высокоплотный доступ с 10G в северном направлении (NS-S5760C-48GT4XS-X / 48SFP4XS-X)
Благодаря 48 портам доступа и 4 восходящим каналам SFP+ эти устройства представляют собой надежные агрегаторы на границе здания. Добавьте M5000X-4XS2CQ позже для наращивания каналов связи 40/100G без замены платформы.

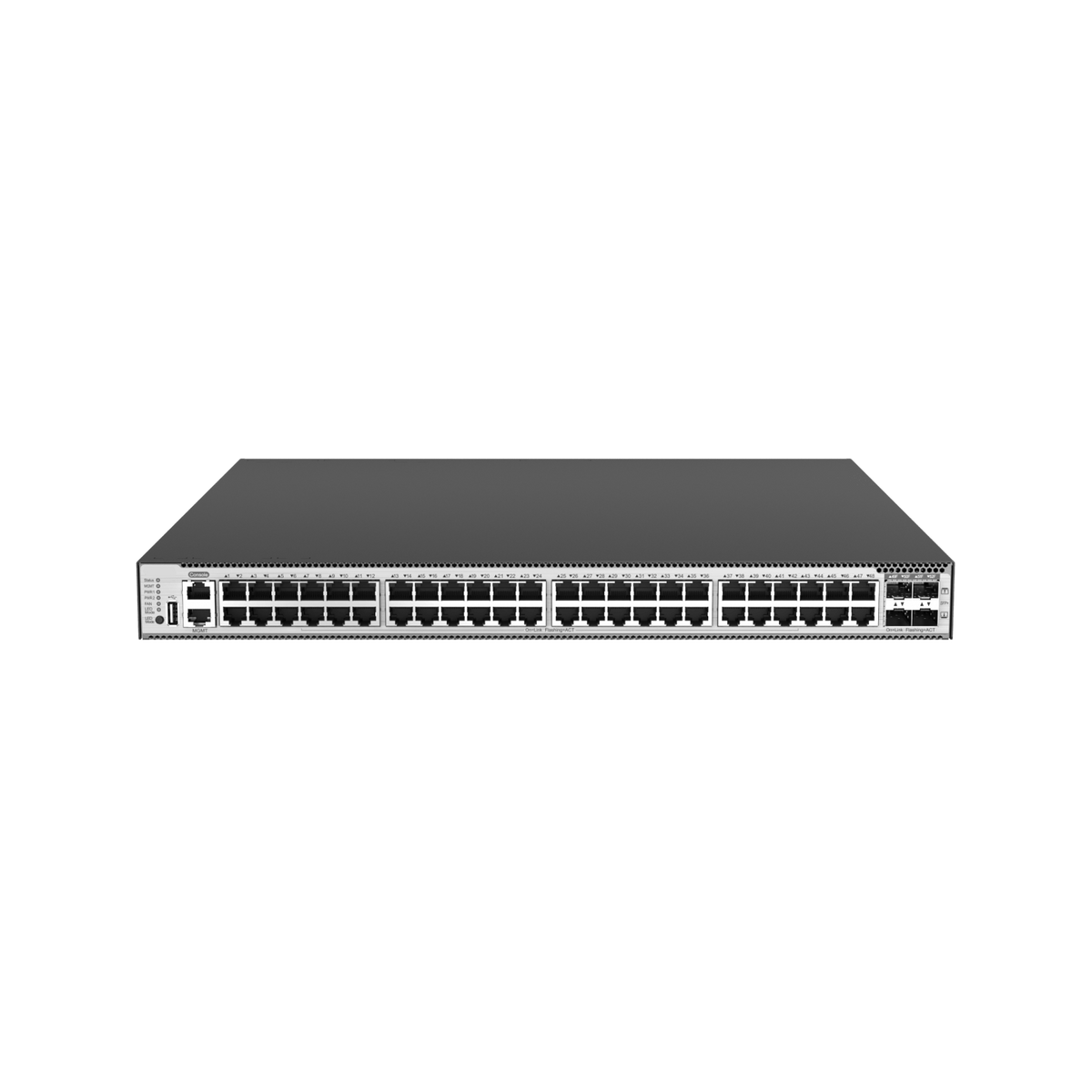

Мощность + агрегация в одном (NS-S5760C-48GT4XS-HP-X)
При кластеризации точек доступа, телефонов и камер на периферии сети вариант HP-X выступает в качестве коммутатора агрегации PoE с четырьмя восходящими портами SFP+. На опубликованных страницах представлены варианты блоков питания переменного тока мощностью 600 Вт и 1000 Вт — определяйте мощность доменов PoE соответствующим образом и обеспечьте соблюдение приоритетов и расписаний портов для обеспечения стабильности.
Компактное ядро для небольших кампусов (любой NS-S5760С)
Используйте OSPF или IS-IS локально и BGP в северном направлении; используйте BFD для быстрого обнаружения сбоев. VSU позволяет паре работать как единое ядро с единым IP-адресом управления и быстрым переключением, в то время как ERPS защищает кольца между зданиями.
Руководство по оптике и кабелям
| Тип восходящей линии связи | Рекомендуемая оптика/кабели | Типичный вариант использования | Примечания |
| SFP+ (10G) на всех «XS» модели | 10G SFP+ SR/LR; DAC/AOC для коротких соединений | Агрегация кампуса или компактное ядро | SR для коротких многомодовых волоконно-оптических кабелей OM3/OM4; LR для одномодовых волоконно-оптических кабелей до ~10 км; горячее подключение с оптической телеметрией. |
| SFP (1G) на моделях с оптоволоконным доступом | 1G SX/LX/BiDi SFP | Крылья из цельного волокна, полы, чувствительные к электромагнитным помехам | BiDi делит пряди пополам там, где растение плотно прилегает; следуйте оптике IEEE/MSA. |
| QSFP+/QSFP28 (через модуль) | 40G/100G QSFP(28) с M5000X-4XS2CQ | Перспективные восходящие каналы связи с позвоночником | Модуль добавляет 4× SFP+ + 2× QSFP28; QSFP+ может разветвляться на 4×10G. |
| Избыточность | Пакеты LACP; ERPS для колец | Активно-активная пропускная способность и быстрая защита | Соедините LACP в северном направлении с ERPS между зданиями; оставьте MSTP на граничных портах для обеспечения безопасности цикла. |
NS против агрегации/базовых коммутаторов фиксированных марок
| Особенность / Аспект | НС-SКоммутаторы 5760C | Кампус/агрегация OEM-оборудования фиксированной марки | Другие сторонние реселлеры |
| Производительность и характеристики | Аппаратное обеспечение того же класса: доступ 24/48 GE + 4–8× 10G SFP+; блоки питания с возможностью горячей замены; модули вентиляторов; VSU/ERPS; глубокий L3 | OEM-класс; функции иногда связаны с фирменной оптикой/лицензированием | Смешанный; может включать перемаркированные/отремонтированные единицы |
| Настройка | Полный внешний вид + настройки программного обеспечения по умолчанию (логотип, рамка, шаблоны VLAN/QoS/AAA) | Исправлены настройки брендинга и по умолчанию; мало персонализации | Минимальный косметический ремонт; настройка производится после покупки |
| Совместимость | Соответствующий стандартам SFP+ / SFP / RJ45; QSFP28 через модуль; без привязки | Потенциальная привязка к поставщику оптики/функций | Часто ограниченная оптика; обходные пути CLI |
| Послепродажная поддержка | Круглосуточная служба поддержки, быстрый возврат товара (RMA), постоянные обновления EEPROM/прошивок | Поддержка в рабочее время; обычно RMA составляет 5–7 дней | Ограниченное покрытие; RMA обычно предоставляется на 7–14 дней |
| Цены и совокупная стоимость владения | ~30% по OEM-цене; без скрытых лицензий; поставки готовы к развертыванию | Премиальная цена; лицензионные дополнения | Немного ниже OEM с меньшим количеством гарантий |
| Инвентарь и время выполнения заказа | Индивидуальные артикулы; предварительно настроены на заводе | Только стандартные SKU | Непостоянство запасов; длительные сроки поставки |
Операции, видимость и безопасность
- День без прикосновений: Мы можем предоставить стандартный образ/конфигурационный план VLAN (например, 10 пользователей / 20 голосовых / 30 видео), LACP на восходящих каналах связи, идентификаторы колец ERPS, заказ AAA, конечные точки SNMP/Syslog и роли для каждого порта — чтобы установщикам оставалось только выполнить исправление и включение.
- Скорость устранения неполадок: Благодаря Web/CLI/SSH, SNMP, Syslog/RMON и sFlow/телеметрии, а также показаниям оптической мощности и сигналам тревоги вентилятора/температуры вы можете проводить диагностику удаленно, без выездов специалистов.
- Гигиена кромок: Включите DHCP Snooping + IP Source Guard + DAI и ограничение скорости ARP; включите BPDU Guard и контроль шторма; используйте CPP/NFPP для защиты плоскости управления.
Часто задаваемые вопросы
В1: Являются ли NS-SКоммутаторы 5760C являются настоящими коммутаторами 3-го уровня?
А: Да, этот класс поддерживает двухстековую маршрутизацию со статическими и динамическими протоколами (RIP/RIPng, OSPFv2/v3, IS-IS, BGP4/BGP4+), что позволяет развертывать маршрутизированный доступ или компактные ядра.
В2: Все ли модели поддерживают восходящие соединения 10G?
А: Да. "XS» модели включают в себя отсеки SFP+, работающие на скорости 1/10G; некоторые модели оснащены 8× SFP+ для более высокой пропускной способности в северном направлении.
В3: Что насчет стекирования и кольцевой защиты?
А: Виртуализация VSU обеспечивает управление из одной панели и быстрое переключение на резервный ресурс; ERPS обеспечивает защиту менее чем за 50 мс в кольцевых топологиях между зданиями.
В4: Есть ли возможность агрегации PoE?
А: Да, NS-S5760C-48GT4XS-HP-X выступает в роли коммутатора агрегации PoE с 4 восходящими каналами связи по 10 Гбит/с; в каталоге указаны варианты блоков питания переменного тока мощностью 600 Вт и 1000 Вт соответственно.
В5: Могу ли я позже перейти на 40G/100G?
А: Используйте MМодуль расширения 5000X-4XS2CQ для добавления 2× QSFP28 (40/100G) и 4× дополнительных SFP+ — четкий путь к более быстрым Spine.
Вывод
Если вам нужны кампусные коммутаторы, которые ведут себя как премиальные основные коммутаторы / коммутаторы агрегации, но при этом поставляются как ваш продукт с вашим логотипом и настройками по умолчанию, NS-SКоммутаторы 5760C — это прямой путь.
Выберите NS-S5760C-24GT8XS-X или 24SFP/8GT8XS-X, когда вам нужно восемь 10G восходящих каналов и интенсивное объединение входов, NS-S5760C-48GT4XS-X или 48SFP4XS-X для этажей с высокой плотностью размещения, а также NS-S5760C-48GT4XS-HP-X — когда мощность и агрегация должны находиться в одном корпусе.
С отказоустойчивым оборудованием, восходящими каналами SFP+, глубоким L3, VSU/ERPS и перспективное расширение QSFP28, Network-Switch позволяет вам масштабировать систему без привязки к какому-либо конкретному устройству, при этом каждый шкаф загружается без проблем с первого дня.
