Поскольку периферийные сети масштабируются для поддержки облачного трафика, транзитных соединений Wi-Fi 6/6E и растущих нагрузок IP-видеонаблюдения, уровень доступа должен быть как предсказуемым, так и экономически эффективным.
Это работа НС-SКоммутаторы 2300 — семейство управляемых коммутаторов уровня 2 от Network-Switch, разработанных как эквиваленты основных коммутаторов того же класса. SОборудование доступа на 2300 Гбит/с, при этом предоставляя вам то, чего нет у крупных производителей оригинального оборудования: глубокую настройку.
От лицевой панели и логотипа до профилей программного обеспечения по умолчанию и даже дополнительных переключателей функций — наши коммутаторы SMB позволяют вам создавать именно ту сеть, которую вы хотите, под вашим брендом.
В этом руководстве вы найдете обзор NS-системы на уровне инженера.SМодельный ряд 2300, характеристики оборудования, шаблоны развертывания, функции управления и то, как наши управляемые коммутаторы подходят для современных периферийных решений с использованием портов SFP и портов RJ45.
Обзор продукта
Почему NS-S2300 для уровня доступа?
НС-SКоммутаторы 2300 используют те же обозначения моделей, которые вам уже знакомы (например, «24GT4XS», «24GT4SFP», «8GT4SFP»), поэтому расположение портов и возможности восходящего канала кажутся вам знакомыми с первого взгляда. Что их отличает:
- Индивидуальный брендинг: цветная передняя панель, шелкография, наклейка на багажник, баннер CLI и упаковка с вашим логотипом.
- Пользовательские настройки программного обеспечения по умолчанию: предварительная загрузка VLAN, классов QoS, профилей IGMP, шаблонов LAG восходящего канала, пороговых значений управления штормом и базовых показателей безопасности.
- Производительность того же класса: коммутационная матрица и скорости пересылки, рассчитанные на гигабитный доступ с восходящими каналами связи 1/10G.
- Уверенность в жизненном цикле: соответствующая стандартам оптика на портах SFP/восходящих линиях SFP+ и широкая совместимость с распространенными конструкциями кампусных сетей.
Краткий обзор модельного ряда
| Модель | Порты доступа | Порты восходящей линии связи | Коммутационная способность/Скорость пересылки | Типичные варианты использования | Примечания |
| НС-S2300-24GT4XS | 24 порта RJ45 10/100/1000 | 4 × SFP+ (1/10G) | 128 Гбит/с / 96 Мпакетов в секунду | Доступ к кампусу высокой плотности, агрегация коммутационных шкафов | Самый перспективный вариант; поддерживает восходящие каналы связи 10G |
| НС-S2300-24GT4SFP | 24 порта RJ45 10/100/1000 | 4 × SFP (1G) | 56 Гбит/с / ~41,66 Мпакетов в секунду | Оптимизированный по стоимости доступ для офисов, общежитий, торговых точек | Идеально подходит для сред восходящей оптоволоконной связи 1G |
| НС-S2300-8GT4SFP | 8 портов RJ45 10/100/1000 | 4 × SFP (1G) | 24 Гбит/с / ~17,857 Мпакетов в секунду | Компактный доступ для отделений, киосков, лабораторий | Тихий и компактный, отлично подходит для небольших филиалов |
Что можно настроить (аппаратное обеспечение + программное обеспечение)
Network-Switch создает NS-SЛинейка 2300 как настраиваемая платформа. В отличие от фиксированных OEM-логотипов и закрытых настроек по умолчанию, вы можете запросить:
- Брендинг и внешний вид: цветовая гамма передней панели, печать логотипа, формат этикетки/серийного номера продукта и художественное оформление коробки.
- Презентация порта: надписи на лицевой панели (например, «Uplink 1 to 4»), маскировка портов и текст на задней панели.
- Настройки программного обеспечения по умолчанию: Предварительно заданный план VLAN (например, 10 пользователей, 20 голосов, 30 видео), тегированный/нетегированный для каждой группы портов RJ45. Очереди QoS/сопоставление CoS для голоса/видео. Профили отслеживания IGMP для многоадресной передачи IPTV/камер. Пакеты LACP на восходящих каналах SFP/SFP+, режим связующего дерева (RSTP/MSTP). Отслеживание DHCP + защита от подмены IP-адресов + базовый уровень DAI, шаблоны 802.1X.
- Предопределенный план VLAN (например, 10 пользователей, 20 голосов, 30 видео), тегированный/нетегированный для каждой группы портов RJ45
- QoS-очередь/сопоставление CoS для голоса/видео
- Профили IGMP Snooping для многоадресной передачи IPTV/камер
- Пакеты LACP на восходящих каналах SFP/SFP+, режим связующего дерева (RSTP/MSTP)
- DHCP Snooping + IP Source Guard + базовый уровень DAI, шаблоны 802.1X
- Параметры функций: включение/отключение служб управления, баннеры/подсказки CLI, порядок методов AAA, сообщества SNMP, цели syslog.
Технические характеристики оборудования
| Модель | Порты доступа | Восходящие каналы | Коммутационная способность | Скорость пересылки | Таблица MAC | VLAN-сети | Форм-фактор/Мощность |
| НС-S2300-24GT4XS | 24 порта 1G RJ45 | 4×SFP+ (1/10G) | 128 Гбит/с | 96 Мбит/с | ~32К | до 4094 | Стойка 1U, переменный ток |
| НС-S2300-24GT4SFP | 24 порта 1G RJ45 | 4×SFP (1G) | 56 Гбит/с | ~41,66 млн пакетов в секунду | ~16К | до 4094 | 1U стойка |
| НС-S2300-8GT4SFP | 8 портов 1G RJ45 | 4×SFP (1G) | 24 Гбит/с | ~17 857 млн пакетов в секунду | ~8К | до 4094 | Компактный настольный/стоечный |
Возможности программного обеспечения и управления
НС-SКоммутаторы 2300 реализуют функции уровня 2, которые команды ожидают от корпоративных управляемых коммутаторов:
- VLAN (802.1Q), голосовая VLAN, частная граница VLAN и изоляция портов
- Spanning Tree (STP/RSTP/MSTP) с защитой BPDU/защитой от петель
- Агрегация каналов (LACP) для резервных восходящих каналов с более высокой пропускной способностью
- QoS с сопоставлением 802.1p/DSCP, ограничением скорости и приоритетными очередями для трафика в реальном времени
- Управление многоадресной рассылкой: IGMP Snooping и Queryer для IPTV/видеостен
- Безопасность: 802.1X (на основе портов), IP Source Guard, Dynamic ARP Inspection, DHCP Snooping; управление штормами и подавление широковещательной рассылки
- Управление: веб-интерфейс, CLI/SSH, SNMP, RMON, Syslog; возможность горячей замены оптических модулей SFP/SFP+ с диагностикой соединения в режиме реального времени
Сценарии развертывания и заметки по проектированию

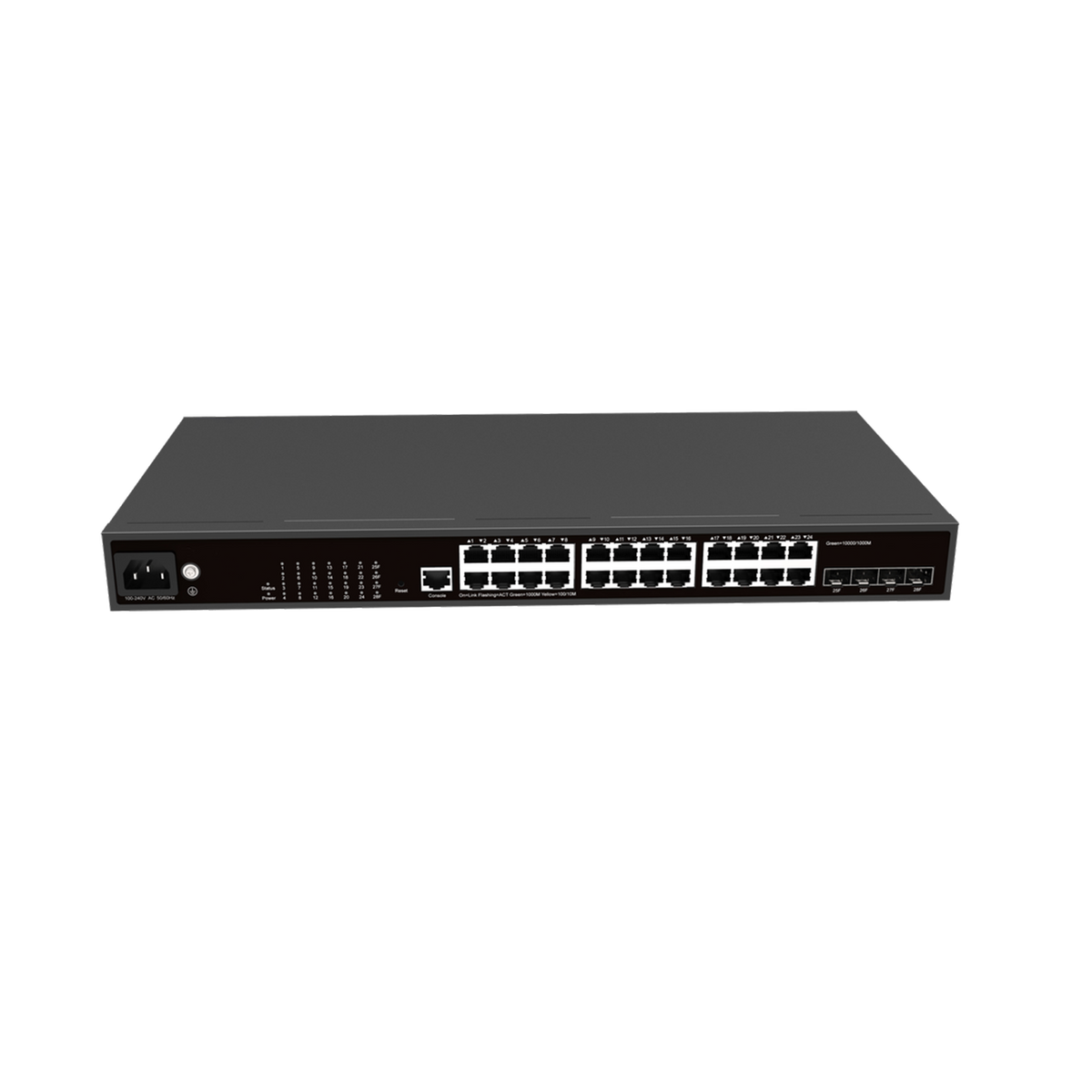

Доступ к кампусу высокой плотности (24GT4XS)
Используйте NS-S2300-24GT4XS на этаже или на границе здания для подключения ПК, принтеров, точек доступа и камер по 24 медным розеткам с 4 восходящими каналами SFP+ 10G, объединенными через LACP к вашей агрегации. Это позволяет сохранять локальный трафик «восток-запад» и гарантирует достаточный запас мощности для пиковых нагрузок Wi-Fi 6/6E или пиковых нагрузок видеонаблюдения. Для оптоволоконной сети, уже имеющей 10G, «XS» восходящие каналы попадают чисто.
Оптимизированный по стоимости доступ (24GT4SFP)
Если ваши коммутаторы используют оптоволокно 1G или вы стандартизируете порты SFP на уровне распределения, NS-S2300-24GT4SFP — это оптимальный бюджетный вариант: коммутационная матрица рассчитана на 24 порта 1G с 4 восходящими портами 1G SFP, чего вполне достаточно для офисов, общежитий, магазинов и гостиничных предприятий. Вы можете предварительно загрузить VLAN для передачи голоса и данных и профиль IGMP, чтобы IP-телефоны и телевизионные терминалы работали сразу же.
Компактный Branch & Edge (8GT4SFP)
Для небольших шкафов, киосков, клиник и испытательных лабораторий NS-S2300-8GT4SFP обеспечивает 8 медных портов доступа и четыре оптоволоконных восходящих канала для резервирования или построения кольцевых топологий. Здесь идеально подходит меньшая по размеру матрица (24 Гбит/с) — тихая, эффективная и достаточно надёжная для непрерывной работы.
Руководство по оптике и кабелям
| Тип восходящей линии связи | Рекомендуемая оптика/кабели | Типичный вариант использования | Примечания |
| SFP+ (10G) на NS-S2300-24GT4XS | Модули 10G SR/LR SFP+, DAC, AOC | Агрегация центра обработки данных или кампуса с магистральной сетью 10G | Используйте SR для коротких пробежек MMF (≤300 м OM3), LR для SMF до 10 км |
| SFP (1G) на NS-S2300-24GT4SFP / NS-S2300-8GT4SFP | Модули SFP 1G SR/LR/BiDi | Офисные этажи, общежития, торговые точки | BiDi экономит волокна в стесненных условиях |
| Порты доступа RJ45 (10/100/1000) | Витая пара Cat5e / Cat6 | Конечные устройства: ПК, точки доступа, IP-камеры, принтеры | До 100 м; включите энергоэффективный Ethernet (EEE) для экономии энергии |
| Агрегация/Избыточность | Пакеты LACP через SFP/SFP+ | Устойчивые восходящие каналы связи с распределительными/базовыми коммутаторами | Сочетание с RSTP/MSTP и защитой BPDU на граничных портах |
Сравнение NS и фиксированных марок
| Особенность / Аспект | НС-S2300 коммутаторов | OEM-коммутаторы доступа фиксированной марки | Другие сторонние реселлеры |
| Производительность и характеристики | Аппаратное обеспечение и коммутационная способность того же класса, что и у OEM-производителей; полностью соответствующие стандартам порты SFP/порты RJ45 | Производительность уровня OEM; часто ограниченные поставщиком оптика и функции | Может отличаться; иногда это перемаркированное или отремонтированное снаряжение |
| Настройка | Полная настройка: логотип, цвет корпуса, настройки программного обеспечения по умолчанию, набор функций | Никаких настроек; фиксированный брендинг и заблокированное программное обеспечение | Минимальная или нулевая кастомизация; брендинг предлагается редко |
| Совместимость | Широкая совместимость со средами разных поставщиков; отсутствие привязки к поставщику | Привязан к оптике/функциям OEM; возможны ограничения, связанные с собственностью производителя | Совместимость варьируется; могут потребоваться ручные решения |
| Послепродажная поддержка | Круглосуточная поддержка, возврат товара на следующий рабочий день, постоянные обновления прошивки/EEPROM | Поддержка в рабочее время; возврат товара обычно занимает 5–7 дней; прошивка контролируется OEM-производителем | Ограниченное время поддержки; RMA может занять 1–2 недели |
| Цены и совокупная стоимость владения | ~30% ниже, чем у OEM; без скрытых затрат на лицензирование | Премиальные цены; может применяться годовое лицензирование | Немного дешевле, чем OEM, но меньше гарантий |
| Гибкость инвентаря | Индивидуальные артикулы; предварительно настроенные устройства поставляются готовыми к развертыванию | Только стандартные артикулы; все настройки выполняются после покупки | Ограниченное разнообразие запасов; непостоянные сроки поставки |
Краткое руководство по выбору
- Выберите NS-S2300-24GT4XS — если вам нужны восходящие каналы 10G сегодня или в ближайшее время; это самый перспективный представитель семейства.
- Выберите NS-S2300-24GT4SFP для основных офисных этажей на 1G-линиях; лучшее соотношение цены и производительности.
- Выберите NS-S2300-8GT4SFP для небольших сайтов и микрофилиалов, которым по-прежнему требуются двойные или кольцевые восходящие каналы.
Часто задаваемые вопросы
В1: Могу ли я добавить логотип и цветовую гамму своей компании на шасси?
А: Да. Мы поддерживаем цвет передней панели. логотип Шелкография, персонализация этикеток и фирменная упаковка. Уточните минимальный объём заказа для косметических изменений.
В2: Можете ли вы предварительно загрузить мою конфигурацию?
А: Да. Мы можем поставлять устройства с вашими VLAN, картами QoS, порядком методов AAA, сообществами SNMP, целями системного журнала и даже шаблонами для каждого порта (например, порты точки доступа, телефона и камеры).
В3: Работают ли коммутаторы со сторонней оптикой?
А: The SFP-порты и СФП+ Восходящие каналы соответствуют стандартам IEEE/MSA. При необходимости используйте совместимые модули SR/LR/BiDi, ЦАП или AOC.
В4: Какие варианты управления доступны?
А: Веб-интерфейс, CLI/SSH, и SNMP поддерживаются для повседневных операций. Системный журнал и RMON обеспечивают наблюдаемость; базовые стандарты безопасности включают 802.1X, DHCP Snooping, IP Source Guard и DAI.
В5: Существует ли версия PoE?
А: В портфолио доступны варианты PoE/PoE+ того же класса с бюджетом мощности до ~370 Вт на моделях с 24 портами; проверьте коды заказа или обратитесь к нашей команде.
Вывод
Если вы внедряете новые коммутаторы доступа в офисах, кампусах, гостиницах или торговых точках, NS-SКоммутаторы 2300 обеспечивают предсказуемую производительность с правильными восходящими каналами связи, продуманными функциями уровня 2 для сегментации и безопасности, а также одним преимуществом, позволяющим придерживаться графика проектов, — возможностью настройки.
Нужен ли вам компактный коммутатор SMB для микрофилиала или мощный 24-портовый коммутатор с аплинками SFP+, Network-Switch предлагает оборудование и программное обеспечение того же класса, но с вашим логотипом и настройками по умолчанию, поэтому каждый шкаф выглядит и работает одинаково с первого дня. Технические характеристики и информация для заказа доступны на страницах продуктов NS.
