Периферийные сети обеспечивают более широкое использование трафика Wi-Fi 6/6E, облачных SaaS-решений и IP-видеонаблюдения высокой плотности, но ИТ-отделам по-прежнему необходимы предсказуемые операции и чёткие обновления. NS-SКоммутаторы серии 5000 от Network-Switch обеспечивают именно это: гигабитный доступ того же класса с многоскоростными оптоволоконными каналами связи, объединенные в платформу, которую вы можете настраивать индивидуально — от лицевой панели и логотипа до заводских настроек программного обеспечения.
Если вы стандартизируете кампус или формируете портфель фирменных услуг, эти управляемые коммутаторы позволят вам развернуть сеть, которая выглядит и функционирует как ваша линейка продуктов.
Обзор продукта
Почему NS-SЛиния 5000 для сети малого и среднего бизнеса?
Сетевой коммутатор позиционирует NS-SЛинейка 5000 для помещений малого и среднего бизнеса, филиалов и доступа к корпоративным кампусам, где соблюдение стандартов и стабильность жизненного цикла имеют наибольшее значение:
- Знакомый доступ + восходящие каналы: 10/24/48 портов RJ45 для доступа 10/100/1000, а также порты SFP с поддержкой восходящих соединений 1G/2.5G (в зависимости от модели). Эта многоскоростная конструкция обеспечивает плавный переход с 1G-трансляций на 2.5G-магистрали без необходимости переподключения периферийных кабелей.
- Набор функций уровня 2+: 802.1Q VLAN, MSTP/RSTP, LACP, QoS с сопоставлением 802.1p/DSCP, IGMP Snooping и средства управления безопасностью (802.1X, DHCP Snooping, IP Source Guard, DAI). Некоторые модели включают Lite-L3, такие как статическая маршрутизация и RIP для сегментации небольших кампусов.
- Варианты PoE+: Варианты PoE поддерживают IEEE 802.3af/at с запланированным питанием, приоритетом и непрерывным горячим стартом — идеально для точек доступа и PTZ-камер, сохраняя при этом бюджет предсказуемым.
- Оперативная полировка: Температурно-зависимое управление вентиляторами и оповещения о неисправностях, а также защита от перенапряжения 6 кВ на портах связи в этом классе повышают устойчивость к внешним воздействиям в реальных коммутационных шкафах.
Персонализация (ваша отличительная черта): Мы можем предварительно загрузить планы VLAN, настройки QoS/AAA/SNMP/Syslog по умолчанию, применить шаблоны ролей портов (точка доступа/телефон/камера/пользователь) и поставлять шасси с вашим логотипом и внешним оформлением. Это означает более быстрое внедрение и меньше ошибок первого дня — и всё это в любом масштабе.
Краткий обзор модельного ряда
| Модель (НС) | Порты доступа | Порты восходящей линии связи | Коммутационная способность/Скорость пересылки | PoE | Примечания |
| НС-S5000-48ГТ4МС-Э | 48 портов RJ45 10/100/1000 | 4 × SFP (1G/2.5G) | 116 Гбит/с (класс данных) | — | Процессор ARM A9 1,2 ГГц; 512 МБ ОЗУ отмечено в этом классе. |
| НС-S5000-24ГТ4МС-ПЭ | 24 × 10/100/1000 RJ45 | 4 × SFP (1G/2.5G) | Скорость передачи данных 51 млн пакетов в секунду (страница класса) | PoE+ (выкл./вкл.) | Мощность при полной нагрузке < 403 Вт; запланированное PoE, непрерывность горячего старта |
| НС-S5000-24ГТ4МС-Э | 24 × 10/100/1000 RJ45 | 4 × SFP (1G/2.5G) | 82 Гбит/с / 61 Мпакет в секунду | — | Модель без вентилятора; максимальная мощность ≈ 15,6 Вт. |
| НС-S5000-10ГТ2МС-ПЭ | 10 × 10/100/1000 RJ45 | 2 × SFP (1G/2.5G) | Типичный класс для восходящих каналов 10G+2×2.5G | PoE+ (выкл./вкл.) | Восходящие каналы связи 2.5G SFP упрощают работу магистральных сетей со смешанной скоростью. |
| НС-S5000-10ГТ2МС-Э | 10 × 10/100/1000 RJ45 | 2 × SFP (1G/2.5G) | 30–36 Гбит/с в соответствии с опубликованными вариантами | — | Показатели пропускной способности меняются в зависимости от редакции; уточните потребности спецификации материалов. |
Возможности программного обеспечения и управления
Все NS-SКоммутаторы 5000 поставляются с элементами управления, которые вы ожидаете от корпоративных управляемых коммутаторов:
- Сегментация и устойчивость: Сети VLAN 802.1Q (голос/данные/видео), MSTP/RSTP для защиты от петель, LACP для активных восходящих соединений и изоляция портов/граница частной VLAN.
- QoS для приложений реального времени: Классификация 802.1p/DSCP, выходные очереди, формирование/контроль для приоритизации голоса/видео при ограничении скорости массового трафика.
- Гигиена многоадресной рассылки: IGMP Snooping и Querier уменьшают количество доменов, перегруженных IPTV-сетями и сетями камер.
- Безопасность на границе: 802.1X (порт/мобильный), DHCP Snooping, IP Source Guard, Dynamic ARP Inspection и управление штормом/трансляцией.
- Операции и наблюдаемость: Веб-интерфейс, CLI/SSH, SNMP, Syslog/RMON; вентиляторы с датчиками температуры и аварийной сигнализацией; перенапряжение 6 кВ на коммуникационных портах в этом классе.
- Lite-L3 варианта: Некоторые модели доступа в этом классе поддерживают статическую маршрутизацию и RIP, что полезно для небольших микросегментированных кампусов без отдельного маршрутизатора.
Сценарии развертывания и заметки по проектированию
Высокоплотный доступ с восходящими каналами связи 2.5G (NS-S5000-48ГТ4МС-Э)
Если на этаже размещены десятки точек доступа и конечных устройств, доступ 48x1G с четырьмя восходящими каналами SFP 2.5G обеспечивает баланс между стоимостью и запасом мощности, особенно при поэтапном обновлении магистральной сети с 1G до 2.5G. Класс с 48 портами обеспечивает коммутационную способность 116 Гбит/с, что позволяет снизить конкуренцию за объединительную плату при масштабировании.
Основные площадки для малого и среднего бизнеса/предприятий (NS-S5000-24ГТ4МС-Э)
Для типичных офисов или учебных классов круглосуточный доступ 1G с четырьмя восходящими портами SFP 1G/2.5G — идеальный вариант. Отсутствие вентилятора и энергопотребление менее 20 Вт (без PoE) делают его подходящим для старых распределительных щитов.

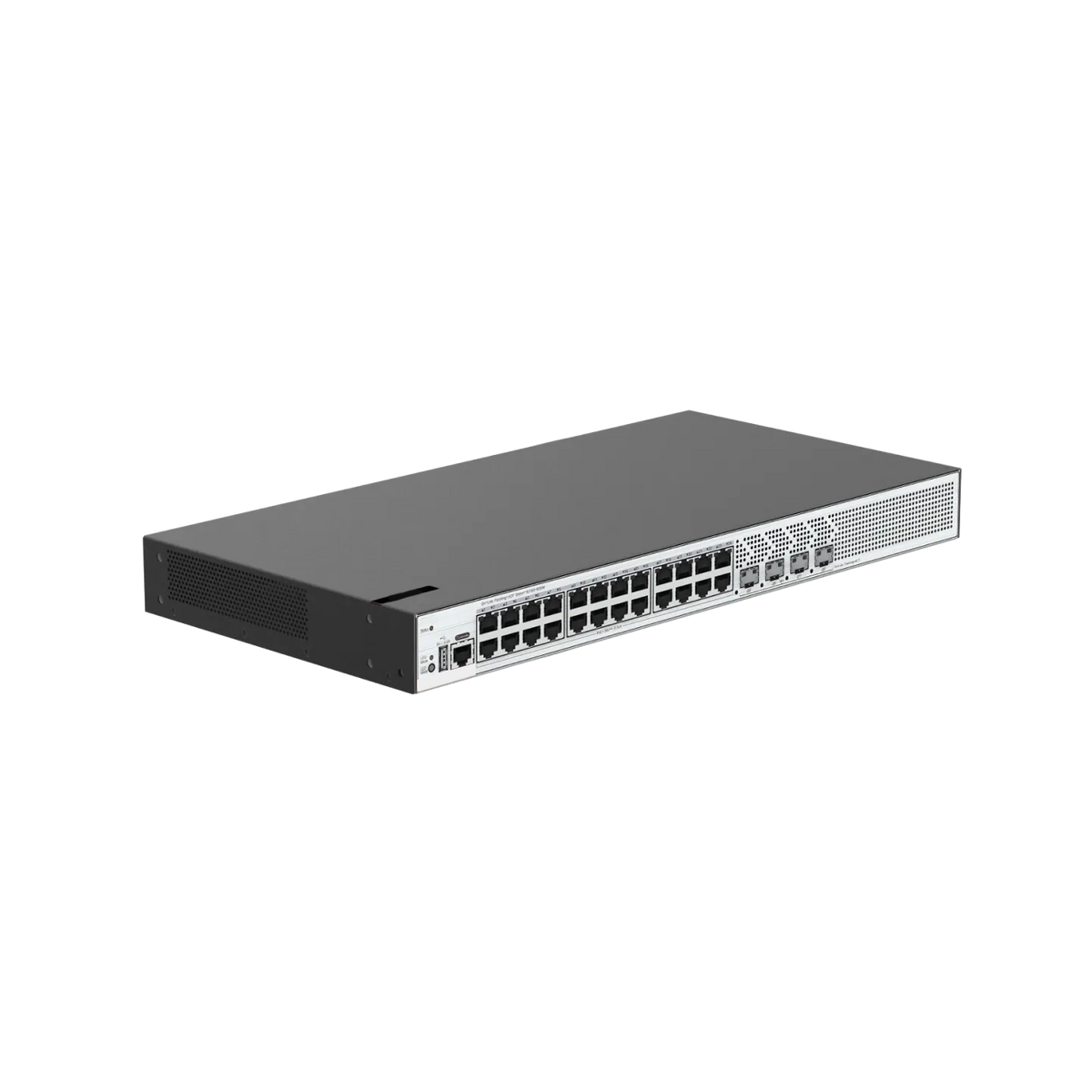

PoE+ edge для точек доступа и камер (NS-S5000-24ГТ4МС-ПЭ / 10ГТ2МС-ПЭ)
Модели PoE+ обеспечивают питание точек доступа Wi-Fi 6, VoIP-телефонов и PTZ-камер от одного коммутатора. Ожидается поддержка af/at, управление питанием по расписанию, приоритет портов и непрерывность горячего старта; 24-портовый класс PoE+ обеспечивает мощность менее 403 Вт при полной нагрузке PoE, поэтому выбирайте соответствующие схемы.
Компактные сборки отделений и киосков (NS-S5000-10ГТ2МС-Э)
Десять медных розеток с двумя восходящими каналами SFP 1G/2.5G — идеальный вариант для временных розничных магазинов, лабораторий или пунктов охраны. Заявленная коммутационная способность варьируется от 30 до 36 Гбит/с, чего вполне достаточно для небольших доменов с несколькими устойчивыми восходящими каналами.
Руководство по оптике и кабелям
| Тип восходящей линии связи | Рекомендуемая оптика/кабели | Типичный вариант использования | Примечания |
| SFP (1G/2.5G) на моделях MS-uplink | 1G SR/LR SFP; 2.5G SFP, где доступно; предпочтительно многоскоростная оптика | Поэтапная модернизация магистральных сетей 1G до 2.5G | Многие модули восходящей связи этого класса поддерживают 1G/2.5G SFP; если оптика 2.5G недоступна, используйте 1G и выполните обновление позднее. |
| доступ RJ45 (10/100/1000) | Витая пара Cat5e/Cat6 | ПК, телефоны, точки доступа, камеры, принтеры | До 100 м; включите энергоэффективный Ethernet там, где это поддерживается, для снижения потребления электроэнергии. |
| Кабели PoE | Cat5e/Cat6 с цельной медью | AP/PTZ/телефоны | Планируйте падение напряжения PoE+ на длинных участках; используйте приоритет портов и планирование PoE на моделях PoE. |
| Избыточность | LACP через восходящие каналы SFP | Активно-активные восходящие каналы для распределения | Для обеспечения безопасности используйте протоколы MSTP/RSTP и защиту границ (BPDU/loop guard). |
NS против коммутаторов доступа фиксированных марок
| Особенность / Аспект | НС-S5000 коммутаторов | OEM-коммутаторы доступа фиксированной марки | Другие сторонние реселлеры |
| Производительность и характеристики | Аппаратное обеспечение того же класса с доступом 1G + восходящими соединениями SFP 1G/2.5G; надежное L2/Lite-L3 | OEM-класса; может быть связана с фирменной оптикой/лицензированием | Смешанный; может включать перемаркированные/отремонтированные единицы |
| Настройка | Полный внешний вид + настройки программного обеспечения по умолчанию (логотип, рамка, шаблоны VLAN/QoS/AAA) | Исправлены настройки брендинга и по умолчанию; персонализация практически отсутствует | Минимальный косметический ремонт; настройка производится после покупки |
| Совместимость | Порты SFP/RJ45, соответствующие стандартам; без блокировки | Потенциальная привязка к поставщику оптики/функций | Различается; часто требуются обходные пути CLI |
| Послепродажная поддержка | Круглосуточная служба поддержки, быстрый возврат товара (RMA), постоянные обновления EEPROM/прошивок | Поддержка в рабочее время; обычно RMA составляет 5–7 дней | Ограниченная поддержка; возврат товара (RMA) обычно занимает 7–14 дней |
| Цены и совокупная стоимость владения | Обычно примерно на 30% ниже OEM; без скрытых лицензий | Премиальная цена; возможны лицензии на функции | Немного дешевле, чем OEM, с меньшим количеством гарантий |
| Инвентарь и время выполнения заказа | Индивидуальные артикулы; предварительно настроенные, «готовые к развертыванию» единицы | Только стандартные SKU | Непостоянство запасов; длительные сроки поставки |
Часто задаваемые вопросы
В1: Поддерживают ли слоты SFP восходящей линии связи как 1G, так и 2.5G?
А: Да, модели с восходящими каналами связи «MS» предназначены для работы в сетях SFP 1G/2.5G, что позволяет поэтапно обновлять переходные модули.
В2: Какие стандарты PoE поддерживаются моделями PoE?
А: IEEE 802.3af/at (PoE/PoE+) с планируемой мощностью, приоритетом портов и непрерывностью горячего старта. См. таблицу бюджета PoE для каждого артикула (например, <403 Вт при полной нагрузке на 24 порта PoE+).
В3: Есть ли варианты без вентилятора?
А: Да, класс 24-портовых устройств без поддержки PoE указан как безвентиляторный с низким типичным энергопотреблением, идеально подходящий для тихих IDF.
В4: Что такое Lite-LСуществуют 3 функции?
А: Статические маршруты и RIP описаны в документации по серии для сегментации небольших кампусов (доступность функций может различаться в зависимости от модели/прошивки).
В5: Можете ли вы предварительно загрузить мою конфигурацию и брендинг?
А: Конечно. Мы можем применить ваш логотип, внешний дизайн и программные профили, чтобы каждый шкаф загружался с одинаковой базовой конфигурацией.
Вывод
Если вам нужны коммутаторы доступа, которые по стабильности соответствуют оборудованию известных брендов, но при этом имеют ваш бренд и ваши настройки по умолчанию, NS-S5000 Switches — это прямой путь к стабильности. Выбирайте NS-S5000-48GT4MS-E для этажей высокой плотности с восходящими каналами связи 2,5G; NS-S5000-24GT4MS-E для эффективных безвентиляторных периферийных развертываний; NS-S5000-24ГТ4МС-ПЭ или НС-S5000-10GT2MS-PE для питания точек доступа и камер; и NS-S5000-10GT2MS-E для компактных отделений и киосков.
Благодаря соответствующим стандартам портам SFP, привычным портам RJ45 и набору функций управляемых коммутаторов Network-Switch позволяет масштабировать систему без привязки к какому-либо конкретному устройству, при этом каждая стойка поставляется готовой к использованию.
