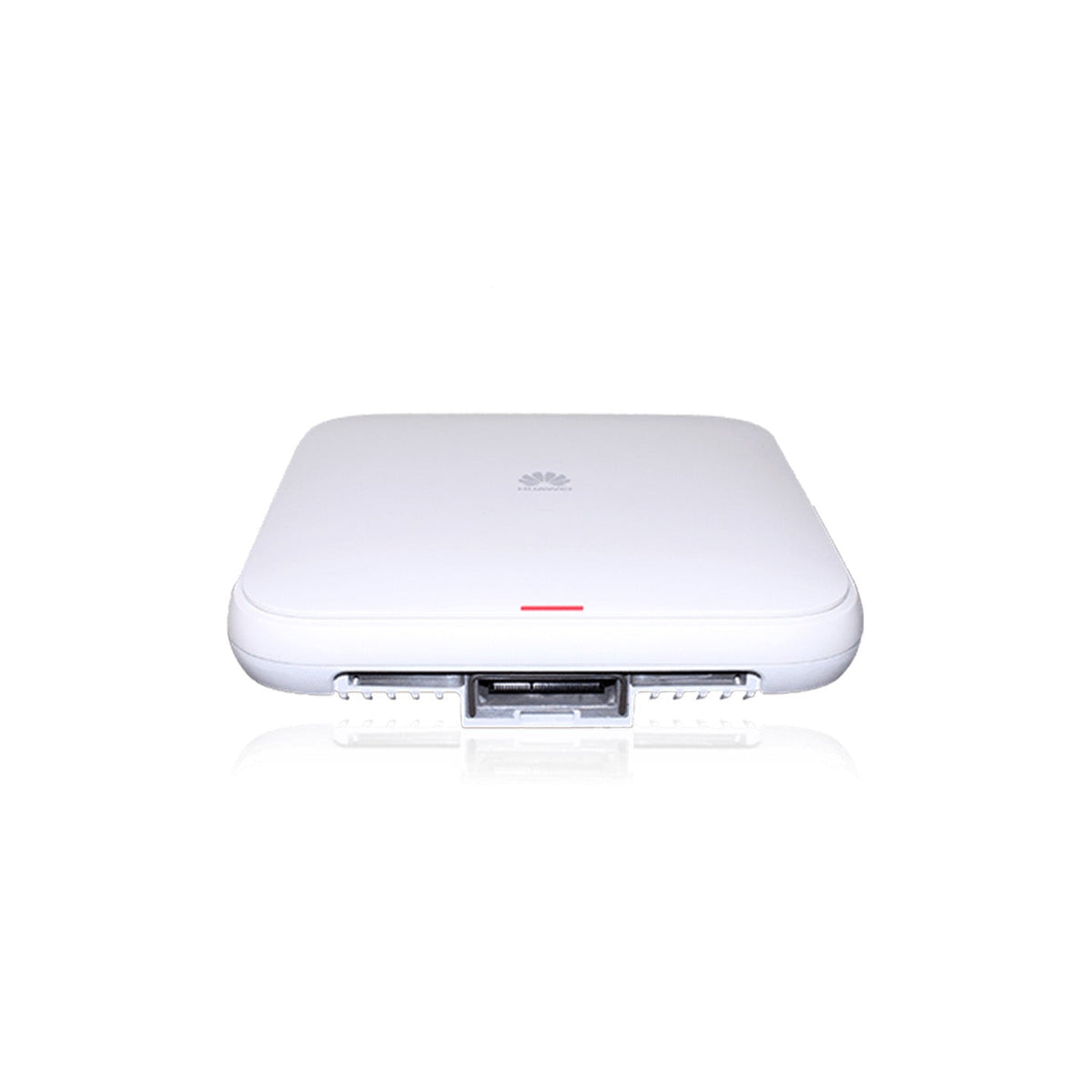

Huawei AP7060DN — высокопроизводительная внутренняя точка доступа Wi-Fi 6 для сетей высокой плотности

author
Network Switches
IT Hardware Experts
author https://network-switch.com/pages/about-us

Huawei AP7060DN — флагманская точка доступа Wi-Fi 6 стандарта 802.11ax, разработанная для использования в помещениях с высокими требованиями. Благодаря двухдиапазонному MIMO-модулю 4×4:4 со скоростью передачи данных до 5,95 Гбит/с, встроенным всенаправленным антеннам и восходящему каналу 10 GbE она обеспечивает бесперебойное гигабитное подключение и надежность корпоративного уровня. В этой статье подробно рассматриваются технические характеристики, функции, способы развертывания и примеры реального использования.

Обзор модели

Характеристики

Технические характеристики Подробности
Стандарт беспроводной связи IEEE 802.11ax (Wi-Fi 6)
Архитектура радио 2,4 ГГц: 4×4:4 MU-MIMO (4 потока, 1,15 Гбит/с)
5 ГГц: 8×8:8 MU-MIMO (8 потоков, 4,80 Гбит/с)
Пиковая совокупная пропускная способность 5,95 Гбит/с
Пространственные потоки 12 (4 @2,4 ГГц + 8 @5 ГГц)
Антенна Встроенный двухдиапазонный всенаправленный, 2,4 ГГц при 4,6 дБи; 5 ГГц при 5,6 дБи
Порты восходящей линии связи 1×10 GbE (1/2,5/5/10 GbE автоматически) + 1×1 GbE RJ45
Расширение IoT и BLE Поддержка внешнего модуля ZigBee/RFID; встроенный Bluetooth 5.0
Параметры питания PoE+ (802.3at, ≤30 Вт) или вход постоянного тока 42,5–57 В
Максимальное энергопотребление 25,4 Вт (без USB/IoT)
Процессор и память Qualcomm IPQ8074, четырехъядерный ARM Cortex-A53 с частотой 2,0 ГГц; 256 МБ ОЗУ; 128 МБ флэш-памяти
Габаритные размеры 220 × 220 × 57 мм
Условия эксплуатации от –10 °C до +50 °C; влажность 5–95% без конденсации
Режимы управления Точка доступа Fit/Fat, контроллер Huawei AC, облако, автономный графический интерфейс/интерфейс командной строки

Аксессуары и дополнительные модули

  • Внешний модуль IoT: Расширение Zigbee/RFID для приложений «умного» здания.
  • Устройства защиты от перенапряжения: Встраиваемые ограничители перенапряжения Ethernet для зон с неблагоприятными электрическими условиями.
  • Монтажные комплекты: Регулируемые кронштейны и низкопрофильные пластины для различных типов потолков.
  • Антенны с высоким коэффициентом усиления: Дополнительные направленные антенны для специализированных зон покрытия.

Основные характеристики и отличительные черты

  • 8×8 MU-MIMO и QAM высокого порядка
    Восьмипотоковый радиомодуль 5 ГГц AP7060DN использует технологию MU-MIMO для одновременного обслуживания до восьми клиентов, применяя 1024-QAM для пиковой скорости 4,8 Гбит/с — идеально для зон с высокой плотностью.
  • OFDMA и справедливость эфирного времени
    Ортогональный частотный множественный доступ (OFDMA) подразделяет каналы для одновременной многопользовательской восходящей и нисходящей связи, в то время как справедливость эфирного времени не позволяет медленным устройствам снижать общую производительность.
  • 10 GbE Uplink для отсутствия узких мест
    Интерфейс восходящей связи 10 GbE (с автоматическим определением скорости до 1 GbE) гарантирует, что скорость транзитных соединений будет соответствовать беспроводной пропускной способности точки доступа, что исключает узкие места агрегации.
  • Бесперебойный быстрый роуминг
    Поддерживает 802.11k/v/r для передачи обслуживания менее чем за 50 мс, сохраняя голосовые и видеосеансы при перемещении пользователей между точками доступа.

Безопасность и аутентификация

  1. WPA3 и WPA2 EnterpriseПодтверждение подлинности SAE и шифрование GCMP-256 защищают от атак методом подбора и повторного воспроизведения.
  2. Подтверждение подлинности SAE и шифрование GCMP-256 защищают от атак методом подбора и повторного воспроизведения.
  3. 802.1X / RADIUS и PPSKДинамическое назначение VLAN для каждого пользователя или устройства; PPSK выдает уникальные PSK без сервера RADIUS.
  4. Динамическое назначение VLAN для каждого пользователя или устройства; PPSK выдает уникальные PSK без сервера RADIUS.
  5. Гостевой портал и изоляция VLANНастраиваемые рабочие процессы портала авторизации с квотами пропускной способности/времени разделяют гостевой трафик.
  6. Настраиваемые рабочие процессы портала авторизации с квотами пропускной способности/времени разделяют гостевой трафик.
  7. Обнаружение несанкционированных точек доступа и WIPSНепрерывное сканирование спектра выявляет неавторизованные устройства; механизмы WIPS содержат угрозы.
  8. Непрерывное сканирование спектра выявляет неавторизованные устройства; механизмы WIPS содержат угрозы.
  9. Зашифрованные каналы управленияБезопасное управление данными и телеметрия с помощью протоколов SSH, HTTPS и SNMPv3.
  10. Безопасное управление данными и телеметрия с помощью протоколов SSH, HTTPS и SNMPv3.

Настройка и управление

Установка и монтаж

  • Планирование обследования объекта и тепловой картыИспользуйте инструменты планирования Huawei для моделирования покрытия, перекрытия (соты 10–15 м) и плотности клиентов перед развертыванием.
  • Используйте инструменты планирования Huawei для моделирования покрытия, перекрытия (соты 10–15 м) и плотности клиентов перед развертыванием.
  • Варианты монтажаЗажимы для потолочной плитки, настенные кронштейны или утопленные крепления для эстетической интеграции.
  • Зажимы для потолочной плитки, настенные кронштейны или утопленные крепления для эстетической интеграции.
  • Управление кабелямиПрокладывайте кабели PoE/DC в запотолочном пространстве; используйте предоставленный компенсатор натяжения для поддержания класса защиты IP41.
  • Прокладывайте кабели PoE/DC в запотолочном пространстве; используйте предоставленный компенсатор натяжения для поддержания класса защиты IP41.
  • Заземление и защита от перенапряженияЗаземлите корпус; при необходимости добавьте встроенные ограничители перенапряжения для критически важных объектов.
  • Заземлите корпус; при необходимости добавьте встроенные ограничители перенапряжения для критически важных объектов.

Планирование радиочастот и антенн

  • Автоматическая оптимизация RFДинамическое назначение каналов и управление мощностью передачи адаптируются к уровням помех и шума в реальном времени.
  • Динамическое назначение каналов и управление мощностью передачи адаптируются к уровням помех и шума в реальном времени.
  • Формирование лучаНаправляет радиочастоту на активных клиентов, увеличивая радиус действия до 50%.
  • Направляет радиочастоту на активных клиентов, увеличивая радиус действия до 50%.
  • Соответствие DFS и TPCАвтоматически освобождает каналы DFS при обнаружении радара; обеспечивает соблюдение региональных ограничений мощности передачи.
  • Автоматически освобождает каналы DFS при обнаружении радара; обеспечивает соблюдение региональных ограничений мощности передачи.

Управление и мониторинг

  • Контроллер переменного тока HuaweiЦентрализованное управление SSID, RF и политикой безопасности; поддерживает автоматическую настройку точек доступа.
  • Централизованное управление SSID, RF и политикой безопасности; поддерживает автоматическую настройку точек доступа.
  • Облачный режим управленияАвтоматическая регистрация в облаке Huawei, пакетное обновление прошивки и глобальные панели управления.
  • Автоматическая регистрация в облаке Huawei, пакетное обновление прошивки и глобальные панели управления.
  • Автономный графический интерфейс и командная строкаМастера быстрого запуска для развертываний в небольших масштабах или филиалах.
  • Мастера быстрого запуска для развертываний в небольших масштабах или филиалах.
  • API и SNMPv3Интерфейсы RESTful и ловушки SNMP интегрируются со сторонними платформами NMS/автоматизации.
  • Интерфейсы RESTful и ловушки SNMP интегрируются со сторонними платформами NMS/автоматизации.
  • Аналитика в реальном времениПанели мониторинга для подсчета клиентов, тенденций пропускной способности, оповещений о радиопомехах и показателей работоспособности.
  • Панели мониторинга для подсчета клиентов, тенденций пропускной способности, оповещений о радиопомехах и показателей работоспособности.

Техническая конфигурация

SSID и безопасность

wlan ssid-profile CorpWiFi

ssid CorpNet

режим аутентификации wpa3-enterprise

безопасность wpa2-aes

vlan 100

интерфейс wlan 1

ssid-profile CorpWiFi

Радио и канал

интерфейс dot11radio 0

диапазон 5g

канал авто

ширина 80

tx-power auto

IN-MIMO и OFDMA

радио 0

включить mu-mimo

включить ofdma

Конфигурация LAG

интерфейс gigabitEthernet0/1

группа агрегации портов 1

интерфейс gigabitEthernet0/2

группа агрегации портов 1

режим агрегации каналов динамический

Быстрый роуминг

Включение быстрого роуминга IP WLAN

Метод быстрого роуминга 802.11r

Мониторинг через SNMPv3

snmp-agent sys-info версия v3

snmp-agent group v3 priv чтение v3group запись v3group

Реальные примеры использования

  1. Корпоративный штаб
    – 200 устройств AP7060DN охватывают офисы открытой планировки и конференц-залы, обеспечивая стабильный гигабитный Wi-Fi для более чем 3000 конечных точек.
  2. Университетский кампус
    – Лекционные залы, оснащенные AP7060DN, поддерживают одновременную потоковую передачу 4K и лабораторные занятия AR/VR, что позволяет сократить жалобы на мертвые зоны на 90%.
  3. Флагманские магазины розничной торговли
    – Точки доступа, установленные в коридоре, обеспечивают бесперебойное подключение гостевого Wi-Fi и датчиков IoT, повышая точность аналитики времени пребывания.

FAQ – Ключевые вопросы

В1: Какова пиковая пропускная способность беспроводной сети AP7060DN?
Суммарно до 5,95 Гбит/с (1,15 Гбит/с при 2,4 ГГц + 4,80 Гбит/с при 5 ГГц).

В2: Какой стандарт Wi-Fi он поддерживает?
Полный стандарт 802.11ax (Wi-Fi 6) с OFDMA, MU-MIMO, 1024-QAM и VHT160.

В3: Как обрабатываются восходящие каналы связи?
Оснащен комбинированным восходящим каналом 10 GbE RJ45/SFP+ и портом 1 GbE с поддержкой LAG для агрегированной транспортной сети 2 GbE.

В4: Можно ли интегрировать устройства Интернета вещей?
Да — поддерживает внешние модули Zigbee/RFID и встроенный Bluetooth 5.0 для Интернета вещей и служб определения местоположения.

В5: Какие протоколы роуминга поддерживаются?
Быстрая передача обслуживания 802.11k/v/r для плавного роуминга между точками доступа менее чем за 50 мс.

В6: Сколько клиентов может обслуживать одна точка доступа?
Благодаря 12 пространственным потокам и MU-MIMO точка доступа надежно обслуживает более 200 активных клиентов.

В7: Мешают ли обновления прошивки работе?
Нет — режимы AC и Cloud предлагают поэтапные обновления с нулевым влиянием на планирование и автоматическим откатом.

В8: Какие существуют варианты управления?
Развертывание в качестве точки доступа Fit/Fat в Huawei AC, через Huawei Cloud или автономный графический интерфейс/интерфейс командной строки для гибких сетевых моделей.

Вывод

Huawei AP7060DN задаёт стандарт Wi-Fi 6. Сочетая двухдиапазонный MU-MIMO 4×4/8×8, пропускную способность 5,95 Гбит/с, восходящий канал 10 GbE и безопасность корпоративного уровня, она обеспечивает непревзойдённую производительность и масштабируемость с учётом будущих потребностей для любых высокоплотных внутренних развертываний.
