Серия Huawei AirEngine 6776 представляет собой значительный шаг вперед в области наружных беспроводных сетей, предлагая технологию Wi-Fi 7 (802.11be) для удовлетворения требований сред с высокой плотностью пользователей, таких как стадионы, парки развлечений и крупные общественные места.

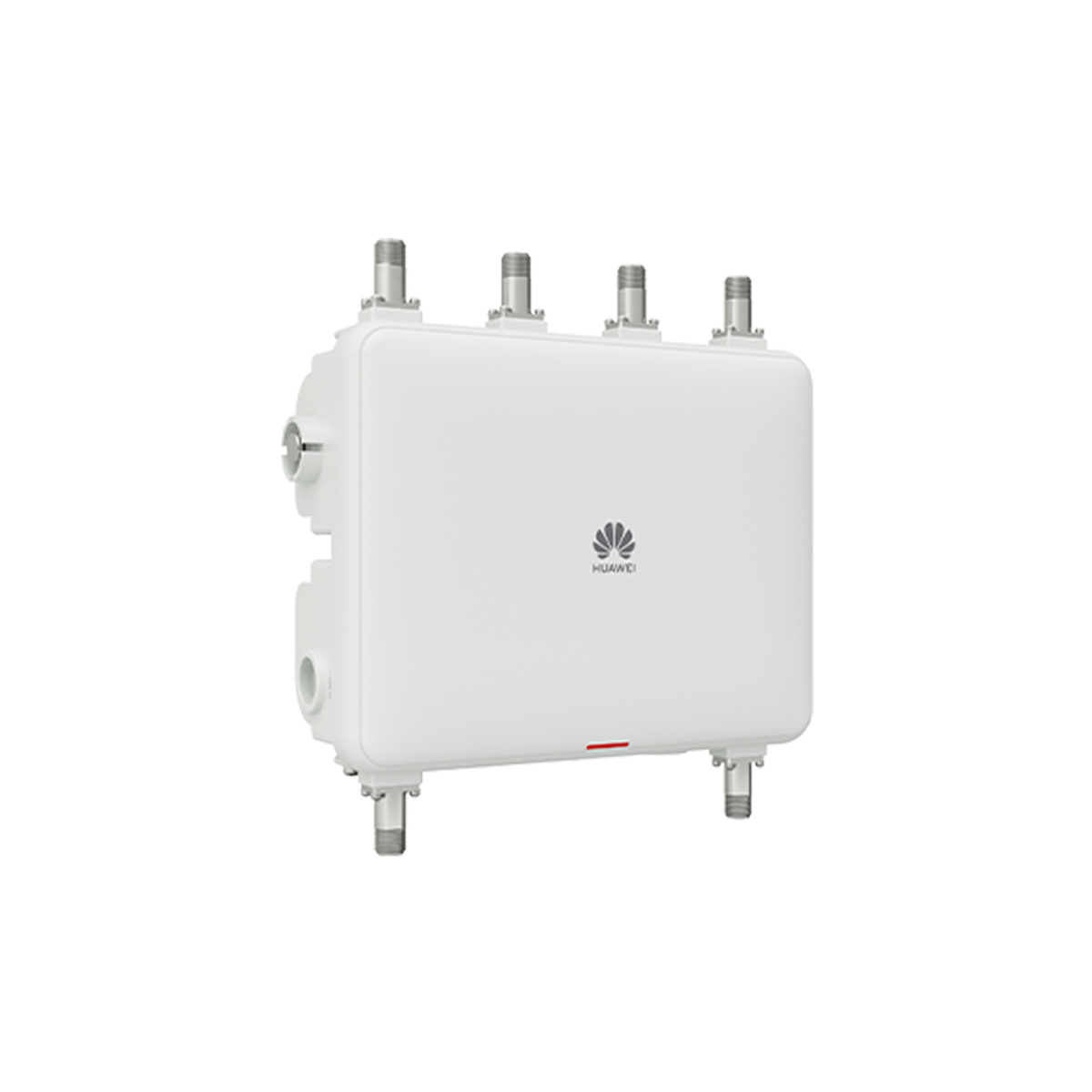

Благодаря таким моделям, как AirEngine 6776I-X6ETH, AirEngine 6776I-X6TH и AirEngine 6776I-X7TH, эта серия обеспечивает исключительную производительность, надежные функции безопасности и универсальные варианты развертывания, обеспечивая бесперебойную связь в сложных условиях на открытом воздухе.
Обзор моделей
Сравнение различных моделей
| Модель | Воздушный двигатель 6776I-X6ETH | Двигатель AirEngine 6776I-X6TH | Двигатель AirEngine 6776I-X7TH |
| Тип антенны | Внешние антенны (разъемы N-типа) | Встроенные направленные антенны | Встроенные всенаправленные антенны |
| Конфигурация MIMO | 2×2 (2,4 ГГц), 2×2 (5 ГГц), 4×4 (6 ГГц) | 2×2 (2,4 ГГц), 2×2 (5 ГГц), 4×4 (6 ГГц) | 2×2 (2,4 ГГц), 2×2 (5 ГГц), 4×4 (6 ГГц) |
| Максимальная пропускная способность | 13,66 Гбит/с | 13,66 Гбит/с | 13,66 Гбит/с |
| Порты восходящей связи | Оптический 1×10GE (PoE-In), 1×10GE электрический (PoE-In), 1×GE электрический (PoE-In) | Оптический 1×10GE (PoE-In), 1×10GE электрический (PoE-In), 1×GE электрический (PoE-In) | Оптический 1×10GE (PoE-In), 1×10GE электрический (PoE-In), 1×GE электрический (PoE-In) |
| Подводимая мощность | Двойной вход PoE-In (802.3bt/at) или постоянный ток 18–60 В | Двойной вход PoE-In (802.3bt/at) или постоянный ток 18–60 В | Двойной вход PoE-In (802.3bt/at) или постоянный ток 18–60 В |
| Энергопотребление | ≤ 35 Вт | ≤ 35 Вт | ≤ 35 Вт |
| Экологический рейтинг | IP68 (водонепроницаемость и пыленепроницаемость) | IP68 (водонепроницаемость и пыленепроницаемость) | IP68 (водонепроницаемость и пыленепроницаемость) |
| Рабочая температура | От –40°C до +70°C | От –40°C до +70°C | От –40°C до +70°C |
| Вес | Примерно 5,6 кг | Примерно 5,6 кг | Примерно 5,6 кг |
| Размеры (В×Ш×Г) | 100 мм × 280 мм × 220 мм | 100 мм × 280 мм × 220 мм | 100 мм × 280 мм × 220 мм |
| Режимы развертывания | Fit, Fat, Cloud, Автономный (GUI/CLI) | Fit, Fat, Cloud, Автономный (GUI/CLI) | Fit, Fat, Cloud, Автономный (GUI/CLI) |
Основные характеристики
Поддержка трехдиапазонного Wi-Fi 7
Точки доступа Huawei AirEngine 6776 для установки вне помещений работают в диапазонах частот 2,4 ГГц, 5 ГГц и 6 ГГц, используя новейший стандарт Wi-Fi 7 (802.11be). Это обеспечивает значительное увеличение пропускной способности и эффективности использования спектра, что делает его идеальным для сред с плотным подключением устройств.
Высокая пропускная способность и пропускная способность пользователей
Поддерживая пропускную способность до 13,66 Гбит/с и 1 800 одновременных пользователей, точки доступа AirEngine 6776 обеспечивают плавную и надежную работу даже в зонах с интенсивным движением.
Передовая технология MIMO
Конфигурация с 8 потоками MIMO повышает производительность в многопользовательском режиме, а 4×4 MIMO в диапазоне 6 ГГц обеспечивает превосходную скорость и минимизирует помехи в перегруженных средах.
Устойчивость к воздействию окружающей среды
Эти точки доступа, созданные для суровых условий, имеют класс защиты IP68, что обеспечивает надежную защиту от пыли и воды. Они рассчитаны на работу при экстремальных температурах от –40°C до +70°C.
Гибкое управление
Несколько вариантов управления, включая облачное управление, графический веб-интерфейс и интерфейс командной строки, обеспечивают гибкое развертывание и мониторинг сети в различных средах.
Сравнение конкурентов
| Особенность | Точка доступа Huawei AirEngine 6776 для установки вне помещений | Cisco Catalyst IW9167E |
| Стандарт Wi-Fi | 802.11be (Wi-Fi 7) | 802.11ax (Wi-Fi 6E) |
| Максимальная пропускная способность | 13,66 Гбит/с | 10,2 Гбит/с |
| Вместимость пользователя | 1 800 одновременных пользователей | 1 024 одновременных пользователей |
| Экологический рейтинг | IP68 | IP67 |
| Защита от перенапряжений | 6 кА/6 кВ | 4 кА/4 кВ |
Технические руководства
Основы моделей
Обследование и планирование площадки
Подробное обследование объекта имеет важное значение для оптимального развертывания точек доступа Huawei AirEngine 6776 для установки вне помещений. Такие факторы, как зона покрытия, плотность пользователей и помехи, должны быть оценены, чтобы определить наилучшее размещение этих точек доступа.
Рекомендации по настройке
- Multi-Radio Operation (MLO): Позволяет MLO оптимизировать пропускную способность всех радиостанций и повысить производительность сети.
- Конфигурация VLAN: Назначьте различные VLAN для разделения типов трафика, например для разделения гостевого и внутреннего сетевого трафика.
- QoS (качество обслуживания): Обеспечение приоритета критически важного трафика (например, голосовой или видео) для обеспечения высокого качества обслуживания.
Оптимизация производительности
- AirTime Fairness (ATF): Настройте ATF для обеспечения равномерного распределения пропускной способности, предотвращая снижение производительности сети медленными устройствами для других пользователей.
- Mesh Networking: Включите ячеистую сеть для расширенного покрытия и упрощенного развертывания на больших площадях.
Конфигурация интерфейса командной строки
Включение радиостанции 6 ГГц
echo "Включение радиостанции 6 ГГц..."
Радиоинтерфейс 6 ГГц
давать возможность
Настройка SSID и назначение VLAN
echo "Настройка SSID 'CampusWiFi' и назначение VLAN 100..."
wlan ssid-профиль "CampusWiFi"
ВЛАН 100
Безопасность WPA3
Включение работы с несколькими радиомодулями (MLO)
echo "Включение работы с несколькими радиостанциями (MLO)..."
интерфейс wlan-профиля "CampusWiFi"
Возможность работы с несколькими радиостанциями
Настройка приоритетного управления потоком (PFC) для Ethernet без потерь
echo "Настройка управления приоритетным потоком (PFC) для Ethernet без потерь на порту Ethernet 1/0/1..."
Интерфейс Ethernet 1/0/1
Включение приоритетного управления потоком
Настройка явного уведомления о перегрузке (ECN)
echo "Включение явного уведомления о перегрузке (ECN) на порту Ethernet 1/0/2..."
Интерфейс Ethernet 1/0/2
Включение ECN
Настройка VLAN для гостевой сети
echo "Настройка VLAN 200 для гостевой сети..."
ВЛАН 200
Название "Guest_VLAN"
Интерфейс VLAN 200
IP-адрес 192.168.200.1 255.255.255.0
Настройка порта-канала восходящей связи 10G
echo "Настройка порта-канала восходящей связи 10G для портов с 1/0/1 по 1/0/4..."
Диапазон интерфейса от tenGigE 1/0/1 до 1/0/4
Режим port-channel 1 активен
Настройка QoS (Quality of Service) для управления трафиком
echo "Настройка QoS для HighPriorityTraffic (голосовой трафик)..."
qos профиль "HighPriorityTraffic"
ДСКП 46
Голосовой тип трафика
Настройка ячеистой сети
echo "Включение Mesh Networking и настройка в качестве Mesh Root..."
Включение сетки WLAN
Включение корневой сети сети
Включение AirTime Fairness (ATF)
echo "Включение AirTime Fairness (ATF) для CampusWiFi SSID..."
интерфейс wlan-профиля "CampusWiFi"
Включение Airtime-fairness
Реальные кейсы и сценарии
Умные кампусы
Точки доступа Huawei AirEngine 6776 для установки вне помещений идеально подходят для крупных образовательных учреждений, обеспечивая надежное покрытие на всей территории кампуса. Они могут работать с высокой плотностью устройств, обеспечивая студентам и преподавателям стабильное высокоскоростное подключение для обучения, общения и исследований.
Стадионы и общественные места
Для больших общественных мест, таких как стадионы, серия AirEngine 6776 обеспечивает превосходную производительность. Они обеспечивают надежное покрытие для тысяч одновременных подключений, обеспечивая бесперебойную работу пользователей, посещающих мероприятия.
Промышленные среды
В промышленных условиях точки доступа AirEngine 6776 поддерживают устройства Интернета вещей и приложения для работы с данными в режиме реального времени. Их прочная конструкция и надежное подключение делают их отличным выбором для заводов и логистических центров, где надежная беспроводная связь имеет важное значение для работы.
Часто задаваемые вопросы (FAQ)
В1: Какие стандарты Wi-Fi поддерживают точки доступа Huawei AirEngine 6776 для установки вне помещений?
О1: Наружные точки доступа Huawei AirEngine 6776 поддерживают Wi-Fi 7 (802.11be), обеспечивая более высокую скорость и более эффективную работу по сравнению с предыдущими стандартами.
В2: Какова максимальная пропускная способность этих точек доступа?
О2: Точки доступа Huawei AirEngine 6776 для установки вне помещений обеспечивают максимальную пропускную способность 13,66 Гбит/с, обеспечивая быстрое и надежное соединение даже в условиях высокой плотности.
В3: Каков экологический рейтинг этих точек доступа?
О3: Точки доступа Huawei AirEngine 6776 для установки вне помещений имеют класс защиты IP68, что означает, что они полностью защищены от попадания пыли и воды, что делает их очень прочными для установки вне помещений.
В4: Какова пропускная способность этих точек доступа?
О4: Каждая точка доступа Huawei AirEngine 6776 Outdoor может поддерживать до 1 800 одновременных пользователей, по 600 пользователей на одну радиостанцию.
В5: Поддерживают ли эти точки доступа функцию Bluetooth?
О5: Да, точки доступа Huawei AirEngine 6776 для установки вне помещений поддерживают Bluetooth 5.2, что позволяет использовать дополнительные функции, такие как службы определения местоположения и отслеживания активов.
Заключение
Точки доступа Huawei AirEngine 6776 Outdoor Wi-Fi 7 представляют собой мощное и гибкое решение для работы в беспроводных сетях вне помещений. Благодаря Wi-Fi 7, поддержке трех диапазонов, надежной технологии MIMO и высокой пропускной способности они идеально подходят для требовательных сред, таких как умные кампусы, стадионы и промышленные зоны.
Сочетание передовых функций и экологичности делает серию Huawei AirEngine 6776 лучшим выбором для перспективной связи вне помещений.
