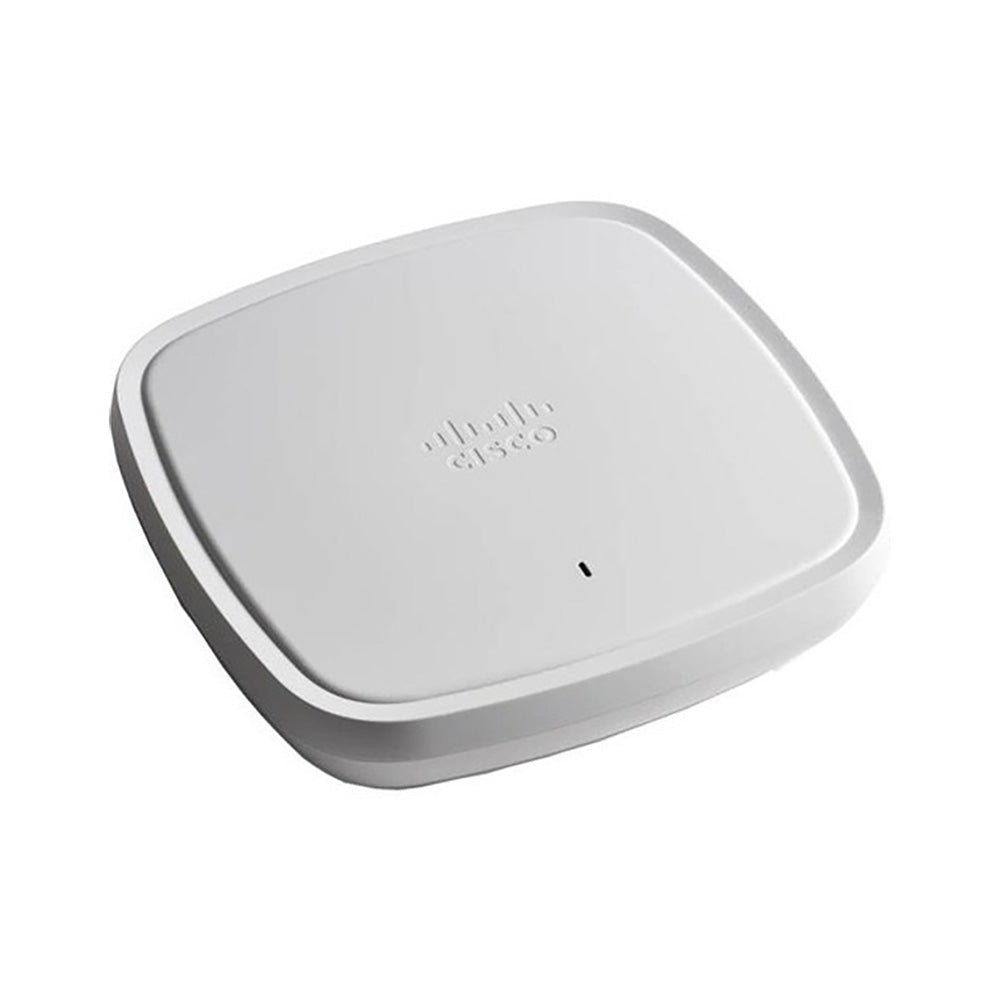

Внутренние точки доступа Cisco Catalyst серии 9130 поддерживают передовую технологию 802.11ax (Wi-Fi 6) для корпоративных сред с высокой плотностью.
Они доступны в моделях с внутренней антенной (9130AXI) и внешней антенной (9130AXE) и сочетают в себе передовые инновации в области радиочастот, глубокий сетевой интеллект и встроенную безопасность для поддержки приложений от потоковой передачи видео высокой четкости до масштабных развертываний Интернета вещей.
В сочетании с программным обеспечением Cisco DNA и дополнительным встроенным беспроводным контроллером серия Catalyst 9130 масштабируется от небольших офисов до распределенных кампусов с унифицированной политикой, аналитикой и автоматизацией.
Обзор продукта
Характеристики
| Характерная черта | Катализатор 9130AXI | Катализатор 9130AXE |
| Тип антенны | Внутренний, всенаправленный (4 дБи при 2,4 ГГц; 6 дБи при 5 ГГц) | Внешние антенны, смарт-разъем, усиление до 13 дБи |
| Конфигурация MIMO | 4×4:4 MU-MIMO | 8×8 MU-MIMO |
| Стандарт Wi-Fi | IEEE 802.11ax (Wi-Fi 6) | IEEE 802.11ax (Wi-Fi 6) |
| Диапазоны частот | Двухдиапазонный 2,4 ГГц и 5 ГГц | Двухдиапазонный 2,4 ГГц и 5 ГГц |
| Максимальная пропускная способность | До 5,38 Гбит/с | До 5,4 Гбит/с |
| Bluetooth | Встроенный Bluetooth 5.0 | Встроенный Bluetooth 5.0 |
| Ethernet-порты | 1 × GigE, 1 × 2,5 GbE мультигигабитный | 1 × GigE, 1 × 2,5 GbE мультигигабитный |
| PoE | IEEE 802.3at PoE+ | IEEE 802.3at PoE+ |
| Рабочая температура. | от 0 °С до 40 °С | от 0 °С до 40 °С |
| Размеры (В×Ш×Г) | 42 × 220 × 220 мм | 42 × 220 × 220 мм |
| Масса | 0,9 кг | 1,1 кг |
| Управление | Cisco DNA Center, CLI, SNMP, встроенный беспроводной контроллер (опционально) | Cisco DNA Center, CLI, SNMP, встроенный беспроводной контроллер (опционально) |
Основные особенности
-
Wi-Fi 6 (802.11ax) с OFDMA и MU-MIMO
Обеспечивает высокую эффективность и низкую задержку за счет распределения единиц ресурсов через OFDMA и поддержки до восьми пространственных потоков для многопользовательского трафика MU-MIMO. -
Cisco RF ASIC и CleanAir™
Встроенная радиочастотная интегральная схема (РЧ-ИС) осуществляет анализ спектра в реальном времени, снижение энергопотребления и предотвращение беспроводных вторжений (WIPS), обеспечивая надежное соединение в перегруженных радиочастотных средах. -
Гибкое распределение радиостанций (FRA)
Автоматически разделяет радиостанции на двух- или трехрежимные в зависимости от условий радиочастот и потребностей клиентов, оптимизируя покрытие и пропускную способность. -
Интеллектуальный захват
Распознает до 240 аномалий по запросу, предоставляя глубокую аналитику в Cisco DNA Center для более быстрого устранения неполадок и проактивной оптимизации. -
Целевое время бодрствования (TWT) и окраска BSS
Увеличивает срок службы батареи устройства и повышает пространственное повторное использование за счет планирования времени пробуждения клиентов и дифференциации перекрывающихся передач BSS. -
Встроенный беспроводной контроллер (EWC)
Дополнительный встроенный контроллер для небольших и средних развертываний, обеспечивающий полную функциональность WLAN без отдельных аппаратных контроллеров. -
Мультигигабитные восходящие каналы Ethernet
Поддерживает восходящие соединения со скоростью 2,5 Гбит/с и 5 Гбит/с по существующим кабелям Cat 5e/6, обеспечивая возможность модернизации инфраструктуры в будущем. -
Bluetooth 5 и IoT Edge
Интегрирует BLE 5 для сервисов на основе определения местоположения и поддерживает контейнерные приложения IoT через интерфейс USB, обеспечивая возможность периферийных вычислений на точке доступа. -
Apple FastLane™
Устанавливает приоритеты роуминга и трафика для устройств iOS с помощью оптимизаций для конкретных устройств, улучшая пользовательский опыт для мобильных пользователей. -
Безопасная загрузка и якорь доверия
Гарантирует целостность платформы с помощью аппаратного корня доверия и подписанных образов, снижая угрозы цепочке поставок и времени выполнения.
Технические руководства
-
Обследование объекта и планирование радиочастот
Используйте интеграцию Cisco DNA Center или Ekahau Pro для моделирования покрытия, помех и пропускной способности, оптимизируя размещение точек доступа для диапазонов 2,4 ГГц и 5 ГГц. -
Управление каналами и питанием
Включите Cisco RRM (управление радиоресурсами) для автоматического выбора оптимальных каналов и уровней мощности; настройте ручное переключение в зонах с высокой плотностью или высоким уровнем помех. -
Качество обслуживания (QoS)
Применяйте профили Cisco Unified Wireless QoS для назначения приоритетов голосовому/видеотрафику (например, DSCP EF для голоса, AF41 для видео) и ограничения скорости потоков больших объемов данных. -
Лучшие практики обеспечения безопасности
Обеспечьте соблюдение протокола WPA3‐Enterprise с аутентификацией 802.1X, включите Cisco TrustSec для микросегментации и активируйте обнаружение несанкционированных точек доступа с помощью CleanAir. -
Обновления прошивки и программного обеспечения
Используйте встроенный беспроводной контроллер Cisco или Cisco DNA Center для планирования последовательных обновлений с нулевым временем простоя с помощью платформы Cisco IOS XE 17.x. -
Конфигурация IoT и BLE
Создавайте отдельные SSID, поддерживающие только BLE, с помощью шаблонов служб, определяемых программным обеспечением, сопоставляя их с VLAN для отслеживания активов, ориентирования или маркетинга близости.
Сравнение конкурентов
| Характерная черта | Cisco Catalyst 9130 | Аруба AP-515 |
| Стандарт Wi-Fi | 802.11ax (Wi-Fi 6) | 802.11ax (Wi-Fi 6) |
| Пространственные потоки | 8×8 MU-MIMO (AXE) / 4×4 MU-MIMO (AXI) | 4×4 MU-MIMO |
| Максимальная пропускная способность | До 5,4 Гбит/с | До 5,3 Гбит/с |
| RF ASIC и CleanAir | да | AirMatch |
| Встроенный беспроводной контроллер | Дополнительный EWC | Контроллер на борту (мгновенный) |
| Мультигигабитные восходящие каналы | 2,5 Гбит/с и 5 Гбит/с | только 2,5 GbE |
| Поддержка IoT и BLE | Интегрированные слоты BLE 5 и IoT | BLE-шлюз |
| Безопасность (якорь доверия) | Безопасная загрузка, модуль Trust Anchor | Безопасная загрузка |
Конфигурация CLI
Глобальная беспроводная связь
настроить терминал
беспроводной
Создать SSID и сопоставить с VLAN
политика беспроводного профиля корпоративная политика
ssid corporate_ssid
vlan 100
безопасность шифров wpa2 aes
Применить профиль RF
профиль беспроводной связи rf corp-rf
уровень покрытия для тяжелого клиента
включить dca
Настроить радио 5 ГГц
интерфейс Dot11Radio1
ширина канала 80
местная электростанция 23
без выключения
Настроить радио 2,4 ГГц
интерфейс Dot11Radio0
ширина канала 20
местная электростанция 20
без выключения
Включить выбор диапазона (управление 5 ГГц)
беспроводной профиль клиента клиент-управление
выбор диапазона
Настройка QoS для голоса
сопоставление классов с любым голосом
сопоставить ip dscp ef
policy-map qos-voice
классный голос
приоритет процентов 30
Настроить RRM
беспроводной клиент балансировки нагрузки RRM
Включить интеллектуальный захват
включить беспроводной захват
Реальные кейсы и сценарии
-
Университетский кампус
Развернуто 200 точек доступа 9130AXI в лекционных залах и общежитиях, что позволило обеспечить бесперебойный роуминг для 10 000 пользователей и сократить количество жалоб на Wi-Fi на 85%. -
Финансовая торговая площадка
Использование 9130AXE с внешними антеннами в плотной радиочастотной среде; OFDMA и MU-MIMO обеспечили задержку менее 10 мс для алгоритмических торговых систем. -
Умный производственный завод
Интегрированные приложения отслеживания активов BLE и контроля качества, размещенные в контейнерах, на 9130AXI; аналитика в реальном времени с помощью Cisco DNA сократила время простоя на 30%.
Часто задаваемые вопросы (FAQ)
-
Какой стандарт Wi-Fi поддерживают внутренние точки доступа Catalyst 9130?
Они поддерживают Wi-Fi 6 (802.11ax), что позволяет использовать OFDMA, MU-MIMO и цветовую кодировку BSS для повышения пропускной способности и эффективности. -
В чем разница между 9130AXI и 9130AXE?
АКСИ имеет внутренние антенны (4×4 MIMO), в то время как ТОПОР предлагает внешние антенны (8×8 MIMO) для гибкого покрытия на больших территориях. -
Можно ли использовать Catalyst 9130 без аппаратного контроллера?
Да — встроенный беспроводной контроллер (EWC) в некоторых моделях обеспечивает полную функциональность WLAN без отдельного оборудования. -
Какие скорости восходящего канала поддерживаются?
Обе модели поддерживают 2,5 Гбит/с и 5 Гбит/с мультигигабитный Ethernet по кабелям Cat 5e/6. -
Как эти точки доступа повышают безопасность?
В число функций входят WPA3-Enterprise, Trust Anchor, Secure Boot, Cisco CleanAir WIPS и интеграция 802.1X. -
Какие варианты управления доступны?
Поддерживаются Cisco DNA Center, CLI, SNMP, веб-интерфейс и встроенный беспроводной контроллер. -
Поддерживают ли эти точки доступа приложения IoT?
Да — интегрированная радиосвязь BLE 5 и размещенные в контейнерах приложения IoT позволяют использовать службы периферийных вычислений и определения местоположения.
Вывод
Внутренние точки доступа Cisco Catalyst 9130 задают планку для точек доступа Wi-Fi 6 корпоративного уровня, предлагая непревзойденный интеллект радиочастот, встроенную безопасность и гибкие возможности развертывания.
Независимо от того, выберете ли вы компактную модель 9130AXI или мощную модель 9130AXE, эти точки доступа обеспечат надежную работу, бесперебойную масштабируемость и глубокую видимость сети для самых требовательных современных внутренних сред.
