銳捷 S6580 交換器系列突破了資料中心效能和整合的界限。

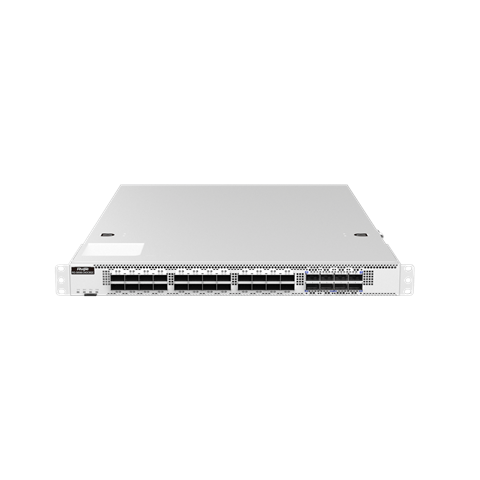

隨著 RG-S6580-48CQ8QC 提供 48 個 100 GE DSFP 連接埠和 8 個 400 GE QSFP-DD 上行鏈路，RG-S6580-24DC8QC 提供 24×200 GE QSFP56 連接埠和 8×400 GE QSFP-DD 上行鏈路，這些銳捷網路交換器重新定義了資料中心交換器、主幹交換器或核心交換器可以實現的功能：巨大的吞吐量、最小的延遲和麵向未來的可擴展性。
已驗證的模型規格
| 特徵 | RG-S6580-48CQ8QC | RG-S6580-24DC8QC |
| 固定接入埠 | 48×100 GE DSFP | 24×200 GE QSFP56（可分割為2×100 GE） |
| 上行鏈路端口 | 8×400 GE QSFP-DD | 8×400 GE QSFP-DD |
| 交換容量 | 16.0 Tbps | 16.0 Tbps |
| 轉送率 | 5,350 Mpps | 5,350 Mpps |
| 風扇和電源冗餘 | 5+1熱插拔風扇；1+1冗餘電源 | 5+1熱插拔風扇；1+1冗餘電源 |
| CPU 和記憶體 | Broadcom ASIC；板載管理 CPU | Intel Xeon D-1627，2×8 GB DDR4；雙組 BIOS |
| 緩衝記憶體 | 大型片上緩衝區（>64 MB） | 大型片上緩衝區（>64 MB） |
| VSU 虛擬堆疊 | 支持的 | 支持的 |
| 第 2/3 層功能 | VLAN、STP/MSTP、ERPS、OSPF、BGP、VRRP | VLAN、STP/MSTP、ERPS、OSPF、BGP、VRRP |
| 先進的布料技術 | VXLAN， M-LAG、PFC、ECN | VXLAN， M-LAG、PFC、ECN |
| 尺寸（寬x深x高） | 442×387×44毫米（1RU） | 442×670.8×43.6毫米（1RU） |
| 重量 | ~7.4公斤 | 約11公斤 |
| 工作條件 | 0–50 攝氏度；10–90% 相對濕度 | 0–50 攝氏度；10–90% 相對濕度 |
核心功能和差異化
-
超高 100 GE 密度
這 RG-S6580-48CQ8QC 將 48 個 100 GE DSFP 連接埠封裝到一個 RU 中，作為頂層 100GE交換機 用於伺服器聚合或主幹連線。 -
200 GE固定接入
這 RG-S6580-24DC8QC 引入 24 個 200 GE QSFP56 連接埠（每個連接埠可分叉為 2×100 GE），在存取層實現無與倫比的頻寬，並向後相容 100 GE/40 GE 模式。 -
400 GE上行鏈路結構
兩款車型均配備 8 個 QSFP-DD 上行鏈路，支援 400 GE 或回退到 100 GE，確保無縫的主乾葉或多艙拓撲。 -
非阻塞架構
具有 5,350 Mpps 轉送能力的 16.0 Tbps 交換結構可處理任何大小流量的混合，而不會出現超額認購。 -
營運商級彈性
熱插拔 PSU 和風扇、雙組韌體以及 VSU 叢集功能為控制和資料平面提供 <200 毫秒的故障轉移。 -
高級第 2/3 層和覆蓋支持
從 VLAN 和 STP 變體到 OSPF、BGP 和 VRRP，再加上 VXLAN 覆蓋，這些交換器表現出色 核心交換機 在校園和資料中心結構中。 -
無損乙太網路功能
PFC（優先流量控制）和 ECN（明確擁塞通知）可消除擁塞下的封包遺失——這對於儲存、HPC 和 AI 工作負載至關重要。 -
統一管理與遙測
RGOS 12.X 提供 CLI、Web GUI、SNMP v3、sFlow、NetStream 和 RESTful API，實現全面視覺性和自動化控制。
部署場景
A. 高密度骨幹交換機
部署 RG-S6580-48CQ8QC 作為主幹，聚合 400 GE 葉子交換機，DSFP 連接埠下游連接到 100 GE 葉子交換器。
B.超高頻寬葉子接入
使用 RG-S6580-24DC8QC 在 HPC 叢集中，200 GE 連結直接連接到伺服器，400 GE 上行鏈路連接到聚合層。
C. 多Pod資料中心結構
利用 VXLAN 和 M-跨 VSU 集群的 LAG S6580 台交換器可建置具有無縫工作負載移動性的主動-主動 pod。
D. 運營商級邊緣/核心
作為提供者網路的核心進行集成，利用強大的路由、QoS 和 MPLS 互通性實現可擴展的客戶邊緣聚合。
E. 校園主幹道/核心
在校園環境中，混合 S6580 帶有 S6510 和 S6250 系列形成統一的主幹葉或三層結構，支援 100 GE 和 400 GE 上行鏈路。
部署與管理經驗
- 零接觸配置 透過銳捷公司：模板在首次啟動時自動套用，以便在數百台交換器上快速推出。
- 冗餘硬體：可在線上更換電源和風扇；雙 BIOS 組保存最後一個已知良好的韌體映像。
- 統一RGOS 12.X：單一 CLI 語法、共享功能集以及跨 Ruijie 產品組合的一致管理。
- 深度遙測和分析：sFlow、NetStream 和 RMON 將即時資料路徑輸入監控系統，以進行主動維護。
- 自動疊加：VXLAN 和 EVPN 整合簡化了多租戶設計，無需手動 VLAN 對應。
CLI 配置
所有指令均經過RGOS 12.X設定指南驗證：
# 安全管理設置
使能夠
配置終端
啟用服務 ssh-server
加密金鑰產生rsa大小2048
啟用服務 https-server
# VSU 虛擬堆疊
vsu啟用
vsu 域 58
#配置100GE DSFP存取（48CQ8QC）
介面範圍 百兆乙太網路 0/1-48
不關機
# 設定 200GE QSFP56 存取（24DC8QC）
介面範圍四百兆乙太網路0/1-24
模式拆分100G
# 400GE 上行鏈路連接埠通道
介面範圍四百兆乙太網路1/0/1-8
連接埠組 1 模式活動
# VLAN 和第 3 層介面
VLAN 800
介面 VLAN 800
IP位址 10.8.0.1 255.255.255.0
ip 路由靜態 0.0.0.0 0.0.0.0 10.8.0.254
# 啟用 PFC 和 ECN 以實現無損流量
啟用優先權流量控制
啟用ECN
# BGP 雙堆疊範例
路由器 bgp 65080
ipv6-family vpn-instance DC-VNI
對等 2001:db8::1 as-number 65081
常見問題解答－實用指南
-
48CQ8QC 與 24DC8QC 有何不同？
– 48CQ8QC：48×100 GE DSFP + 8×400 GE 上行鏈路。
– 24DC8QC：24×200 GE QSFP56 + 8×400 GE 上行鏈路（拆分為 2×100 GE）。 -
上行鏈路可以以 100 GE 或 400 GE 運作嗎？
是 - QSFP-DD 連接埠在 40/100/200/400 GE 模式之間自動協商。 -
VSU 是否支援 S6510， S6580，以及 S6250？
絕對如此 — — 異構 VSU 域將這些系列統一在一個控制平面下。 -
有哪些路由協定可用？
靜態、OSPF v2/v3、BGP、RIP、IS-IS 以及 VRRP 以實現冗餘。 -
擁堵情況下如何保證零丟包？
PFC、ECN和大緩衝區共同作用，維持關鍵流的無損轉發。 -
提供哪些管理介面？
控制台、USB、OOB RJ45、SNMP v3、SSH、Telnet 和 Web GUI。 -
它們可以作為資料中心結構中的主幹或葉子嗎？
是的——48CQ8QC 用於主幹聚合，24DC8QC 用於葉子訪問，或在小型 pod 中反之亦然。 -
如何在不停機的情況下進行韌體升級？
上傳至輔助庫、切換 BIOS 並重新啟動；主庫透過 VSU 對等體保持活動狀態。
結論
銳捷 S6580系列－包括RG-S6580-48CQ8QC和RG-S6580-24DC8QC－將標準設定為具有 400GE 交換器上行鏈路的高密度 100GE 交換器。
憑藉著巨大的吞吐量、先進的功能和營運商級的彈性，它們在現代資料中心和校園網路中作為主幹交換機和核心交換機表現出色。
